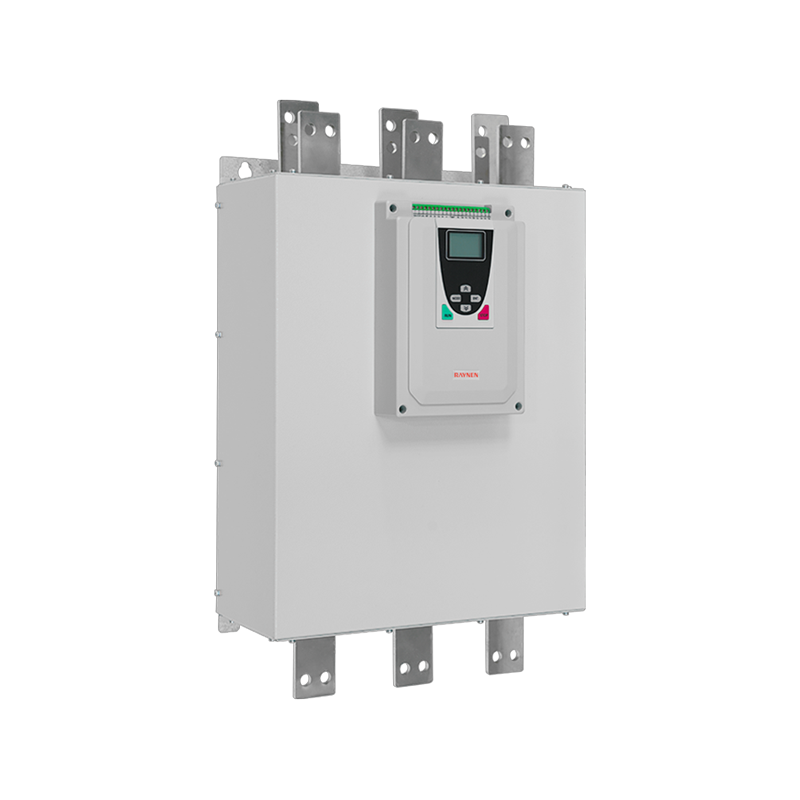

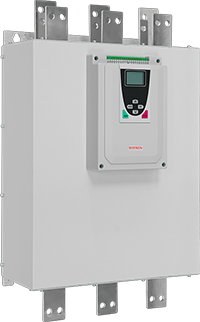

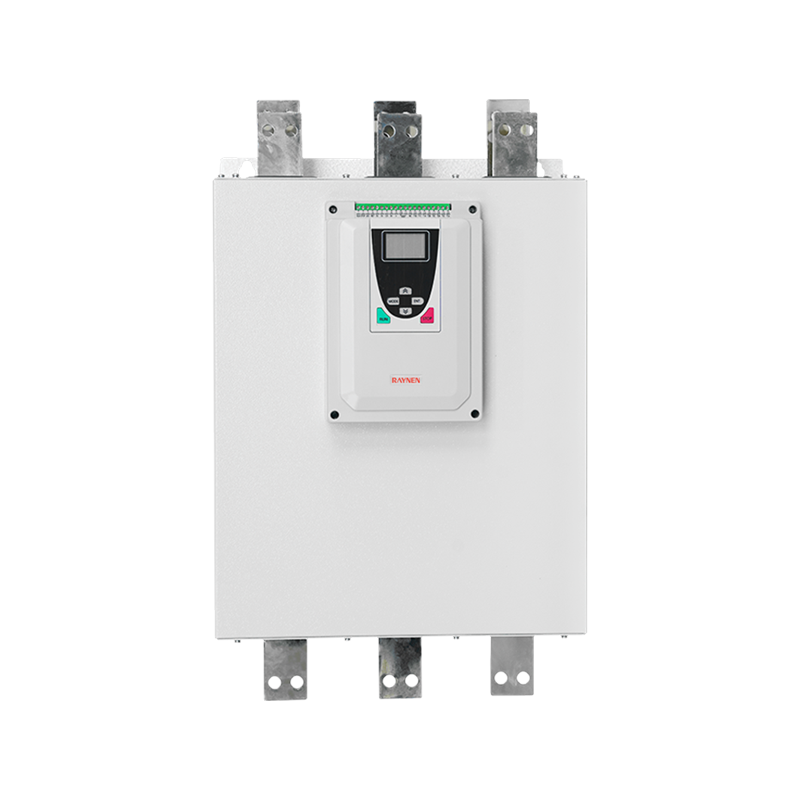

Achoimre Táirge
Sonraíochtaí
 | Paraiméadrach | |
| Múnla | RSE-T3-400 -E~ RSE-T3-500-E | |
| Cineál Seachbhóthar | Cineál seachbhóthar seachtrach | |
| Voltas | 380V | |
| Cumhacht mótair oiriúnaithe (kW) | 400/450/500 | |
| sruth aschuir rátáilte (A) | 800/900/1000 | |
| Toisí (mm) | 675*410*228 | |
| Méid suiteála (mm) | 536*340 | |
Gnéithe Táirge
| Cáilíocht Sármhaith |  | Cianrialú |  |
| • Déantar gach táscaire feidhmíochta a dhearadh go cúramach agus a thástáil go dian • Cosaint gach leibhéal • Éasca le suiteáil agus comhtháthú sa chóras rialaithe | • Úsáidtear feidhm chumarsáide le haghaidh feidhmeanna cianrialaithe, monatóireachta agus coigeartaithe • Trí chomhéadan caighdeánach RS485, is féidir leat nascadh le PC agus PLC | ||
| Seachbhóthar contactor, Caillteanas a laghdú |  | Méarchlár Áisiúil |  |
| • Ag deireadh an Tosaithe, cuirtear tús leis an teagmhálaí seachbhóthar • Laghdaítear an teas taobh istigh den tosaithe agus íoslaghdaítear an caillteanas • Coinnítear gach feidhm chosanta éifeachtach (Ró-teas, Ró-ualach, Faoi-ualach, etc.) | • Úsáid eochaircheap oibríochta simplí & iomasach chun na sonraí mótair a oiriúnú • Déanann an méarchlár Béarla an oibríocht níos éasca | ||
| Dearadh caillteanas íseal |  | Níos áisiúla |  |
| Is féidir le RDS riocht oibriúcháin an mhótair a fheabhsú go leanúnach trí na bealaí seo a leanas: • Glactar le teicneolaíocht rialaithe tosaithe bog oiriúnaitheach chun a chinntiú go bhfuil an cuar luas mótair réidh agus leanúnach agus monotonically ardú in aon stát, gan pointe infhillte luais • Laghdaíonn sé struis mheicniúla & hiodrálacha • Laghdaigh ualach an chórais dáileacháin cumhachta (buaic voltais, forshrutha) | • RS485, cumarsáid Modbus • Sreangú uachtarach, éasca le nascadh | ||
| Cumhacht is infheidhme |  | ||
| • Déan iarratas ar raon leathan gineadóirí soláthair cumhachta | |||
Díreach-Trí Ceangal Simplíonn Sreangú
Sreangú Agus Teirminéil
Ainmníocht na Samhla
Tábla Roghnúcháin
| Múnla (380V) | Cumhacht mótair oiriúnaitheach ( kW ) | mé amach (A) | Toisí H*W*D (mm) | Méid suiteála (mm) | |
| H1*W1 | Cró | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Feidhmíocht & Cumraíocht
| Saintréithe leictreacha | |
| Voltas oibriúcháin rátáilte | Trí phas 380V±15% |
| Minicíocht oibriúcháin rátáilte | 50Hz nó 60Hz (sonraigh le do thoil roimh ordú) |
| Líon na gcéimeanna rialaithe | 3 |
| Mótar is infheidhme | Mótar ionduchtaithe trí phas/mótar asincrónach i gcaighean luchóige |
| Minicíocht tosaithe | Ag brath ar an ualach, moltar tosú agus stop a chur le níos mó ná 10 huaire in aghaidh na huaire faoi ghnáthchoinníollacha, agus 6 huaire faoi ualach trom |
| Modh tosaithe | Rampa voltais, rampa reatha, teorainn reatha, inching, teorainn reatha rampa voltais, rampa voltais léim tobann |
| Stop modh | Stop saor in aisce, stad bog |
| Feidhm cosanta | Cosaint caillteanas céime, cosaint overcurrent, cosaint ró-ualach, cosaint éagothroime reatha, cosaint róthéamh, cosaint am istigh tosaithe, etc. |
| Tréithe comhshaoil | |
| Teocht oibriúcháin | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ gá le cumas a laghdú) |
| Teocht stórála | -25 ℃ ~ 70 ℃ |
| Taiseachas coibhneasta | 95% gan aon chomhdhlúthú nó sileadh |
| Airde | Faoi bhun 1000m (ní mór toilleadh a laghdú 1000 ~ 3000m) |
| Modh fuaraithe | Fuarú aer nádúrtha |
| Modh suiteála | Balla-suite |
| Eile | Gan gás inadhainte, pléascach, creimneach, gan aon deannach seoltaí nó púdar miotail |
| Caighdeáin agus Deimhniú | |
| Caighdeáin forfheidhmithe | GB/T14048.6 |
| Deimhniú | CCC |
| Saintréithe ciorcad rialaithe | |
| Seachbhóthar -01, 02 | 01, 02 a thosú agus a dhúnadh tar éis críochnú chun an teagmhálaí seachbhóthar a rialú. (Cairt) |
| Rith aschur -03, 04, 05 | Is aschuir sealaíochta in-ríomhchláraithe iad 03, 04, 05, agus socrófar an t-am moille le cód f4. Socrófar an fheidhm aschuir de réir cód FE, agus dúnfar é nuair a bhíonn an t-aschur bailí. |
| Aschur locht -06, 07, 08 | Is aschuir sealaíochta locht in-ríomhchláraithe iad 06, 07, 08, dúnfar iad nuair a tharlaíonn locht nó nuair a bhíonn an chumhacht as, agus osclófar iad nuair a bhíonn an chumhacht ar siúl. |
| Aschur analógach -09, 10 | Is féidir le 09, 10 an fhaisnéis reatha a athraíonn leis an ualach a thomhas. Aschur 400% 4 ~ 20mA luach calabrúcháin, ríomh Foirmle: D = 400/16(1x-4). Is é lx an luach tomhais iarbhír (mA). Sruth mótair (%). |
| Ionchur stad láithreach -11 | 11 agus dícheangal coitianta stopfaidh an mótar láithreach (nó nascann sé gnáthphointí dúnta eile i sraith. |
| Ionchur stad bog -12 | 12 agus dícheangal coitianta a dhéanfaidh an mótar stad bog (nó stad saor in aisce) |
| Tosaigh ag clóscríobh -13 | Déanfaidh 13 agus dúnta coitianta an mótar a reáchtáil |
| Coitianta -14, 15 | Coitianta terminal for input signal |
| RS 485 -16, 17, 18 | RS 485 communication terminal, connect multiple soft starters 16 is communication, grounding |
| Corpoideachas -19 | Teirminéal á thaisceadh |
