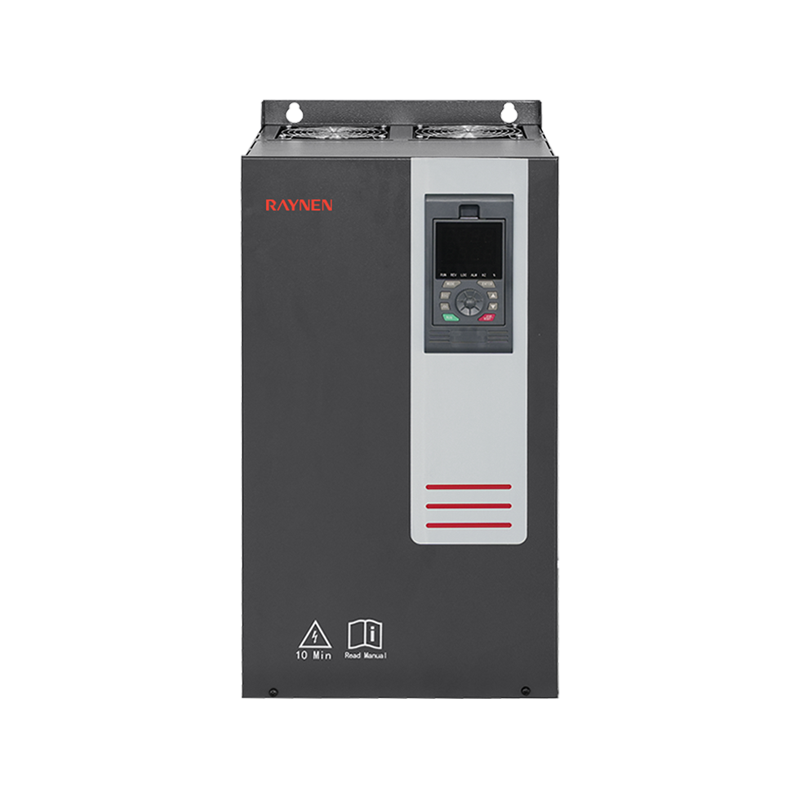

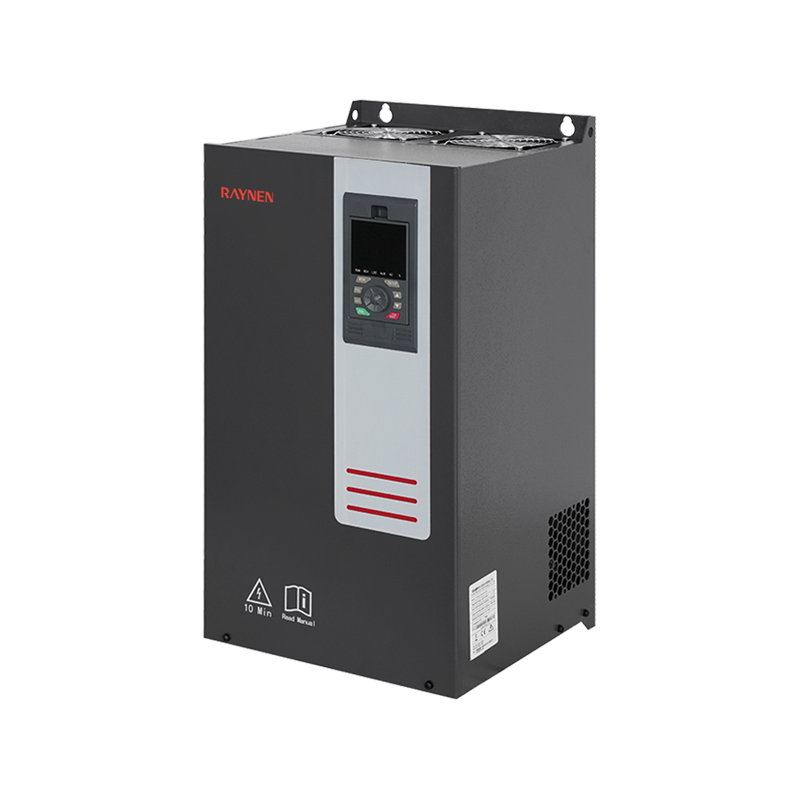

Achoimre Táirge
| Paraiméadrach | ||
 | Múnla | RVE32-T3-75G/90P ~ RVE32-T3-110G/132P |
| Voltas | 380V | |
| rátáil P (kW) | 75/90/110/132 | |
| sruth ionchurtha rátáilte (A) | 160/190/225/265 | |
| sruth aschuir rátáilte (A) | 150/180/215/260 | |
| Toisí (mm) | 600*310*310 | |
| Méid suiteála (mm) | 583*240 | |
Socruithe Paraiméadar
Sonraí
 | Fan ● Dearadh dhuchtanna aeir dé ● Fuarú ● Díomhaoin ar dheannach ● Laghdú torainn |
 | Bord cumhachta ● Pian cosanta speisialta ● Friotaíocht aigéid agus alcaile ● Friotaíocht aosaithe |
 | Bord rialaithe ● Minicíocht íseal ● Casmhóiminte ard ● Rialú uathoibríoch voltais |
 | Tá painéal LCD roghnach ● Déanann an painéal oibríochta inchurtha oibriú níos áisiúla |
 | Cuir deighiltí eapocsa leis ● 37KW go 160KW: IP40 |
 | ● Tástáil táirge críochnaithe go hiomlán uathoibríoch le hualach |
 | ● Ag dul in aois ag teocht ard 60 céim ar feadh 48 uair an chloig |
Treoracha oibriúcháin an méarchlár
Ainmníocht na Samhla
Tábla roghnúcháin Cineál T3 trí phas （Iron Shell）
| Múnla Inverter | Meaisín cineál G (ualach trom) | Meaisín cineál P (ualach éadrom) | Toisí (mm) | Méid suiteála (mm) | ||||||||
| mé in (A) | mé amach (A) | rátáil P (kW) | mé in (A) | mé amach (A) | rátáil P (kW) | H | W | D | H1 | W1 | Cró | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
Nótaí: I gcás 380V VFD, tá táirgí de 37KW agus faoi bhun caighdeánach feistithe le aonad coscáin ionsuite, is féidir 45KW-185KW a bheith feistithe le haonad coscáin ionsuite, is féidir 200-800kW a bheith feistithe le aonad coscáin seachtrach.
Feidhmíocht & Cumraíocht
| Feidhmeanna bunúsacha iarratais | |
| Treisiú chasmhóiminte íseal-minicíochta | Trí threisiú voltais agus treisiú chasmhóiminte, is féidir an chasmhóimint íseal-minicíochta de rialú V/F agus rialú veicteoir luas gan braiteoir a mhéadú thart ar 0.1% ~ 30.0% |
| Cuar V/F | Cineál líneach, cineál ilphointí |
| Cuar luasghéaraithe/luasmhoillithe | Luasghéarú agus luasmhoilliú líneach nó cruth S: trí ghrúpa d’am luasghéaraithe agus luasmhoillithe: raon ama luasghéaraithe agus luasmhoillithe: 0-3200s |
| Rialachán uathoibríoch voltais (AVR) | Nuair a athraíonn an voltas greille, is féidir leis an voltas aschuir a choinneáil go huathoibríoch tairiseach |
| PID ionsuite | Córas rialaithe lúb dúnta ar féidir leis rialú próisis a bhaint amach go héasca |
| DC coscánaithe | DC coscánaithe range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Rialú jog | Is féidir an mótar a thosú agus a stopadh láithreach; raon socraithe minicíochta jog: 0.0-20.0Hz; modh stoptha bogshodair: luasmhoilliú/cosánú saor in aisce/DC |
| Hopping Minicíocht | Is féidir trí phointe minicíochta hopping agus raonta minicíochta hopping comhfhreagracha a shocrú chun cosc a chur ar an inverter rith sa bhanna minicíochta seo |
| Il-luas | Is féidir suas le 15 a shocrú trí 4 phort ionchuir loighic = Minicíocht oibriúcháin |
| Achoimre ionchuir | Bain úsáid as an toradh oibríochta ailgéabrach de 2 ionchur analógach mar shocrú minicíochta, ag déanamh socrú minicíochta níos solúbtha |
| Aistriú idir 2 thacar de pharaiméadair mótair | Is féidir dhá shraith de pharaiméadair mótair a shocrú agus a athrú go saor chun an mótar tiomáinte reatha a mheaitseáil |
| Cosaint inverter | Cosaint caillteanas céime ionchuir/aschuir, braite underload, cosaint ró-chasmhóiminte, cosaint undervoltage, cosaint overvoltage, cosaint overcurrent, cosaint róthéamh, cosaint gearrchiorcaid céim-go-chéim |
| Cosaint mótair | Cosaint theirmeach mótair, Teorainn srutha mótair, ró-ualach mótair, ciorcad gearr mótair |
| Tréithe Leictreacha | |
| Voltas ionchuir | AC trí phas, 380-480V, 50/60Hz nó AC aon phas, 200-240V, 50/60Hz |
| Voltas aschuir | Voltas ionchuir 0-100%, 0.5Hz-400Hz |
| Modh rialaithe | Casmhóiminte tairiseach V/F, ualach cearnach V/F, rialú veicteoir gan braiteoir, mód coigilte fuinnimh |
| Minicíocht aistrithe | 1.5kHz-12kHz Is féidir an fheidhm um choigeartú minicíochta aistrithe uathoibríoch a shocrú: nuair a ardaíonn an teocht, laghdaítear an minicíocht lasctha go huathoibríoch Nuair a fhilleann an teocht go gnáth, filleann an minicíocht aistrithe go dtí an luach tosaigh |
| Cumas ró-reatha | 150% aschur rátáilte 60s reatha, 200% aschur reatha 2s rátáil |
| Comhartha Rialaithe | ||
| Comhartha socrú minicíochta | Painéal oibríochta comhtháite | Lasc membrane (cnaipe), knob luais (potentiometer) |
| Comhartha seachtrach | Socrú UP/SÍOS, ionchur analógach, illuais, painéal seachtrach, cumarsáid srathach | |
| Comhartha rialaithe Tosaigh & Stop | Painéal oibríochta comhtháite | RUN, cnaipí STOP |
| Comhartha seachtrach | Teirminéal ionchuir loighic, painéal seachtrach, cumarsáid sraitheach | |
| Saintréithe ciorcad rialaithe | ||
| Soláthar cumhachta inmheánach ar fáil | 10V 24V | 10VDC ±5%, uasmhéid reatha 10mA, le haghaidh potentiometer tagartha 24VDC ± 5%, uasmhéid reatha 100mA, le haghaidh calafort ionchuir loighic |
| Ionchur Analógach | AI1 | Tá ionchur analógach voltais: 0-5VDC, nó 0-10VDC, impedance 30k Ionchur analógach reatha: 0/4-20mADC, tá impedance 250Ω Taifeach: 10-giotán A/D chomhshó Socrú réamhshocraithe an mhonarcha: ionchur voltas 0-5VDC |
| AI2 | Ionchur analógach voltais: 0-10VDC, nó ionchur taiscéalaithe PTC Taifeach: 10-giotán A/D chomhshó | |
| Ionchur loighic | LI1-LI8 | Soláthar cumhachta 0-24VDC Tá loighic dhearfach (foinse) agus loighic dhiúltach (doirteal) roghnach, agus is é réamhshocraithe an mhonarcha ná loighic dhiúltach Tá feidhmeanna ar aghaidh, droim ar ais, rith, athshocrú lochtanna, illuais agus feidhmeanna eile 69 roghnach Níl ach 6 chainéal ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW: LI1-LI6 |
| AI1, AI2 Ionchur bailí éigeantach | In inverters faoi bhun 11kW (san áireamh), is féidir AI1 agus AI2 a shocrú mar ionchuir loighce. Ionchuir bhailí éigean is ea F309 agus F310, agus bíonn a bhfeidhmeanna cumraíochta bailí i gcónaí le linn cumhacht ar aghaidh. | |
| Aschur Analógach | AO1, AO2 | Aschur analógach voltais: 0-10VDC, is é 470Ω an bacainn íosta ualaigh Aschur analógach reatha: 0/4-20mA, is é 700Ω an bac uasta ualaigh Taifeach: 8 giotán Tá minicíocht aschuir, sruth aschuir, socrú luais, sonraí aschuir sraitheach agus feidhmeanna eile roghnach Níl ach 1 aschur analógach ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW, eadhon AO1 |
| Aschur Loighic | LO, CLO | Bailitheoir oscailte, uasmhéid reatha 100mA, voltas uasta 30VDC Aschur loighic nó aschur cuisle roghnach, is aschur loighic é socrú réamhshocraithe mhonarcha Tá minicíocht aschuir, sruth aschuir, socrú luais agus feidhmeanna aschuir eile roghnach |
| Aschur Sealaíochta | T1A, T1B, T1C T2A, T2B, T2C | T1A oscailte de ghnáth, T1B dúnta de ghnáth, pointe coitianta T1C T2A oscailte de ghnáth, T2B dúnta de ghnáth, pointe coitianta T2C Cumas teagmhála: 5A@250VAC, 5A@30VDC Tá locht, aláraim, teacht minicíocht socraithe agus feidhmeanna eile roghnach Tá an locht ar T1A, mainneachtainí T2A ar oibriú Níl ach aschur sealaíochta 1 ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW, i.e. TA TB TC |
| Cumarsáid Srathach | MODBUS-RTU, 2-sreang RS-485, comhéadan críochfoirt | |
| Tréithe Leictreacha | |
| Cosaint AC Tiomántán | Cosaint caillteanas céime ionchuir, Cosaint caillteanas céime aschuir, Brath Underload, Cosaint Thar-chasmhóiminte, Cosaint Undervoltage, Cosaint Overvoltage, Cosaint Overcurrent, Cosaint róthéamh, Cosaint gearrchiorcaid céim |
| Cosaint mótair | Cosaint theirmeach mótair, Teorannú sruth mótair, ró-ualach mótair, ciorcad gearr mótair |
| Tréithe Leictreacha | |||
| Leibhéal cosanta | IP20 | Taise chomhthimpeallach | 95% gan aon chomhdhlúthú nó carnadh uisce |
| Teocht Oibre/Stórála | -10~40°C/-20~60°C | Airde | Faoi bhun 1000m |
| Modh fuaraithe | Fuarú aer éigean | Suíomh suiteála | Laistigh |
