01 Réamhrá:

Is tionscal tábhachtach amhábhar bunúsach é tionscal páipéir a bhaineann go dlúth le forbairt an gheilleagair náisiúnta agus na ngnóthas sóisialta, agus tionscal colún tábhachtach de gheilleagar náisiúnta mo thír. Faoi láthair, tá inverters tiomáint AC glactha ag níos mó ná 80% de threalamh tarchurtha meaisíní páipéir nua.

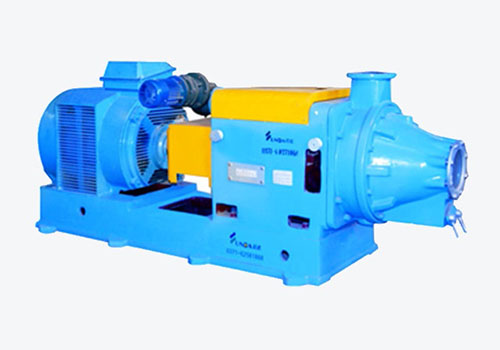

Is cuid ríthábhachtach de tháirgeadh laíon é an scagthóir. Tá a líne táirgeachta laíon comhdhéanta de shraith de threalamh tacaíochta. D'fhonn éifeachtúlacht táirgthe a fheabhsú agus cáilíocht na laíon a chinntiú, tá ardleibhéal comhordaithe ag teastáil ó gach cuid tarchurtha. Faoi láthair, glacann an tarchur tábhachtach línte táirgeachta chun cinn comhshó minicíochta. tiomáint. Tá raon leathan iarratas ag inverter D71 sa tionscal páipéir.

02 Gnéithe:

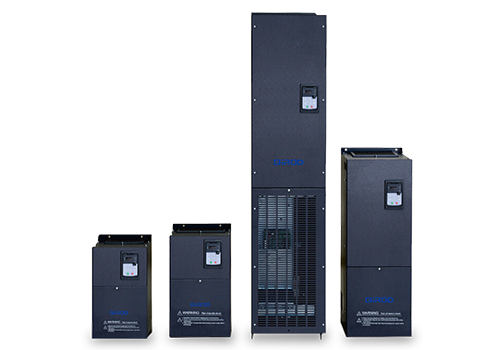

Is inverter balla-suite é D71, is é an raon cumhachta 0.75KW-500KW, is é 380V-480V leibhéal voltas an líne isteach atá ag teacht isteach, agus is é an modh rialaithe rialú veicteoir gan braiteoir luais.

Tá saibhreas feistí rialaithe ag D71, lena n-áirítear 8 n-ionchur digiteach (LI1-LI8), 2 ionchur analógach (AI), 2 aschur sealaíochta (TA), 2 aschur analógach (AO), soláthar cumhachta cúnta 5V le haghaidh soláthar cumhachta analógach Ionchur seasta, úsáidtear soláthar cumhachta cúnta 24V le haghaidh ionchur digiteach, is féidir gach LI/TA a shainiú, AI/AO a ríomhchlárú go saor chun feidhmeanna.

Is cumraíocht chaighdeánach D71 é comhéadan MODBUS, níl aon rogha ag teastáil. Is féidir an D71 a nascadh le córais uathoibrithe ardleibhéil trí MODBUS.

03 Buntáiste:

· Casmhóiminte tosaigh mór, 1.5 uair an t-aschur chasmhóiminte ag lúb oscailte 0.5Hz, ag freastal ar riachtanais oibríocht an ghlantóra;

· Tá sé de bhuntáiste aige freagairt chasmhóiminte tapa, agus nuair a athraíonn an t-ualach, tá an luaineacht reatha beag;

· Tá cumas ró-ualaigh maith agus inoiriúnaitheacht chomhshaoil aige, agus tá iontaofacht oibriúcháin ard aige;

· Inoiriúnaitheacht greille cumhachta Super, cumas luaineachta greille frith-chumhachta suas le ± 15%, chun cobhsaíocht voltas aschuir, reatha, luas a chinntiú;

· Is féidir le tréithe teorannaithe reatha den scoth, cumas ró-ualach láidir, ró-ualach comhshó minicíochta, cosaint overcurrent a laghdú go héifeachtach, agus leanúnachas táirgeachta a uasmhéadú;

· Tá inoiriúnaitheacht láidir comhshaoil aige, agus is féidir leis an dearadh duchta aeir go hiomlán neamhspleách feabhas mór a chur ar fhriotaíocht na timpeallachtaí crua cosúil le truailliú ola, deannach agus teas tais.

04 Réamhrá an Chórais:

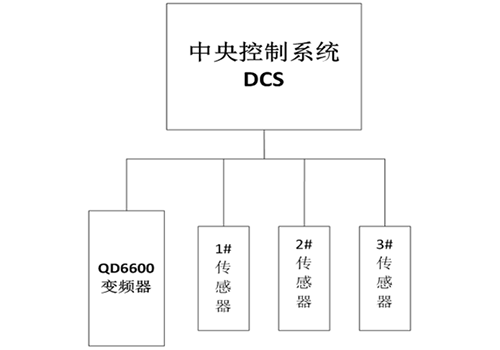

Sa chóras seo, tá an príomh-mhótar 110KW den ghlantóir á thiomáint ag an inverter D71 110KW, agus tá an córas rialaithe lárnach DCS ceangailte le comhpháirteanna feidhmiúcháin agus braiteoirí an líne táirgeachta iomlán chun monatóireacht a dhéanamh ar choinníollacha réimse gach córas tarchurtha i bhfíor-am. Rialaíonn an córas rialaithe lárnach stad tosaithe, socrú minicíochta, athshocrú locht agus orduithe eile de gach inverters, agus ag an am céanna bailíonn sonraí ar nós reatha, voltas, voltas bus, agus minicíocht oibriúcháin gach inverters chun monatóireacht a dhéanamh ar gach inverter i bhfíor-am.

05 Paraiméadar Teicniúil:

06 Úsáid ar an Suíomh:

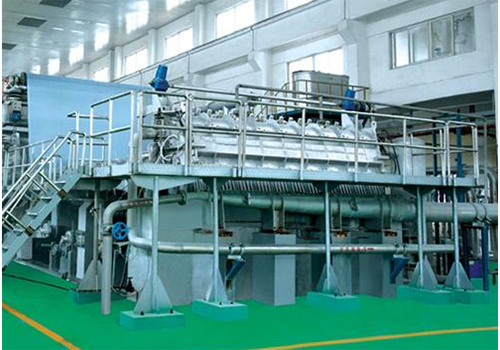

De réir an staid spáis ar an láthair, tá inverter sraith D71 suiteáilte sa chomh-aireachta rialaithe, agus tá suiteáil an inverter agus mótair ar an láthair mar a thaispeántar san fhigiúr.

07 Toradh Rith:

Tá an córas rialaithe scagtha ag baint úsáide as inverter D71 curtha i bhfeidhm ar feadh níos mó ná trí bliana, agus tá buntáistí eacnamaíocha agus sóisialta maithe bainte amach aige:

Feidhmíonn an gléas rialaithe go hiontaofa, tá dea-inoiriúnaitheacht comhshaoil aige, is féidir leis timpeallachtaí crua cosúil le truailliú ola, deannach agus teas tais a sheasamh, agus tá ráta teip íseal aige;

Is féidir le tréithe teorannaithe reatha den scoth, cumas ró-ualach láidir, ró-ualach comhshó minicíochta, cosaint overcurrent a laghdú go héifeachtach, agus leanúnachas táirgeachta a uasmhéadú;

Tá an méid beathaithe á rialú ag sruth reatha reatha an mhótair, agus tá feidhm ró-aláraim agus feidhm saor ó thurais aige, rud a d'fhéadfadh sábháilteacht an mhótair agus leanúnachas an táirgeachta a chinntiú;

Tá na buntáistí eacnamaíocha iontach, tá an éifeacht coigilte cumhachta níos mó ná 20%, agus is féidir an infheistíocht iomlán a mhéadaigh an córas rialaithe comhshó minicíochta a ghnóthú i níos mó ná bliain amháin.

08 Sochair Chustaiméara:

Rialáil luais áisiúil, a fhéadfaidh a chinntiú go ndéantar péint agus meán a mheascadh go haonfhoirmeach; Cailleadh giarbhosca a laghdú, costais chothabhála a shábháil go mór;

Cinntíonn feidhm chuimsitheach cosanta an tiontaire minicíochta leanúnachas táirgeachta;

Rialú luas gan chéim ar líne, úsáideann cineálacha éagsúla luasanna meilt éagsúla;

Tá na buntáistí eacnamaíocha suntasach, agus is féidir an infheistíocht iomlán a mhéadaigh an córas rialaithe comhshó minicíochta a ghnóthú i níos mó ná bliain amháin
