01 Réamhrá:

Is é an t-aonad pumpála an príomh-threalamh sa táirgeadh ola atá ann faoi láthair, a bhfuil an líon níos mó ná 100,000. Is é 35 milliún KW cumas suiteáilte iomlán an mhótair leictreach, agus tá an tomhaltas cumhachta bliantúil níos mó ná 10 billiún kWh. Is ionann tomhaltas leictreachais an aonaid phumpála agus thart ar 40% de thomhaltas leictreachais iomlán an réimse ola, agus tá an éifeachtacht oibríochta an-íseal, níl an meán-éifeachtúlacht oibríochta ach 25%, tá an fachtóir cumhachta íseal, agus tá an dramhaíl fuinnimh leictreach mór. Dá bhrí sin, tá cumas coigilte fuinnimh na n-aonad caidéalaithe ollmhór, agus tá an tionscal peitriliam ina phríomhthionscal freisin chun "coigilt fuinnimh córais mhótair" a chur chun cinn. Trí úsáid a bhaint as tiontaire minicíochta D71, is féidir dlí tairiscint an aonaid phumpála a oiriúnú do choinníollacha oibre athraitheacha an tobair ola, ionas go bhfeabhsófar éifeachtúlacht an chórais agus go mbainfear amach cuspóir coigilte fuinnimh agus méadú táirgeachta.

02 Gnéithe:

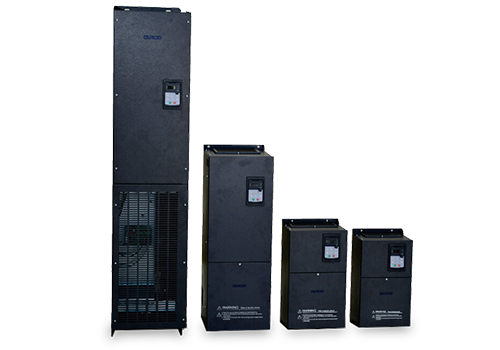

Is inverter balla-suite é D71, is é an raon cumhachta 0.75KW-500KW, is é 380V-480V leibhéal voltas an líne isteach atá ag teacht isteach, agus is é an modh rialaithe rialú veicteoir gan braiteoir luais.

Tá saibhreas feistí rialaithe ag D71, lena n-áirítear 8 n-ionchur digiteach (LI1-LI8), 2 ionchur analógach (AI), 2 aschur sealaíochta (TA), 2 aschur analógach (AO), soláthar cumhachta cúnta 5V le haghaidh soláthar cumhachta analógach Ionchur seasta, úsáidtear soláthar cumhachta cúnta 24V le haghaidh ionchur digiteach, is féidir gach LI/TA a shainiú, AI/AO a ríomhchlárú go saor chun feidhmeanna. Is cumraíocht chaighdeánach D71 é comhéadan MODBUS, níl aon rogha ag teastáil. Is féidir an D71 a nascadh le córais uathoibrithe ardleibhéil trí MODBUS.

03 Buntáiste:

· Feidhmíocht mhaith chasmhóiminte íseal-minicíochta (1.5 uair an t-aschur chasmhóiminte nuair a bhíonn lúb oscailte 0.5Hz), chasmhóimint mhór íseal-minicíochta;

· Tá 15kW agus os a chionn feistithe le himoibreoirí DC caighdeánach, a fheidhmíonn go maith i rialú armónach agus cobhsaíocht, ag cabhrú le custaiméirí costais crua-earraí a shábháil;

· Tá sé de bhuntáiste aige freagairt chasmhóiminte tapa, agus nuair a athraíonn an t-ualach, tá an luaineacht reatha beag;

· Tá cumas ró-ualaigh maith agus inoiriúnaitheacht chomhshaoil aige, agus tá iontaofacht oibriúcháin ard aige;

· Is féidir le tréithe teorannaithe reatha den scoth, cumas ró-ualach láidir, ró-ualach comhshó minicíochta, cosaint overcurrent a laghdú go héifeachtach, agus leanúnachas táirgeachta a uasmhéadú;

· Tá inoiriúnaitheacht láidir comhshaoil aige, agus is féidir leis an dearadh duchta aeir go hiomlán neamhspleách feabhas mór a chur ar fhriotaíocht na timpeallachtaí crua cosúil le truailliú ola, deannach agus teas tais.

04 Réamhrá an Chórais:

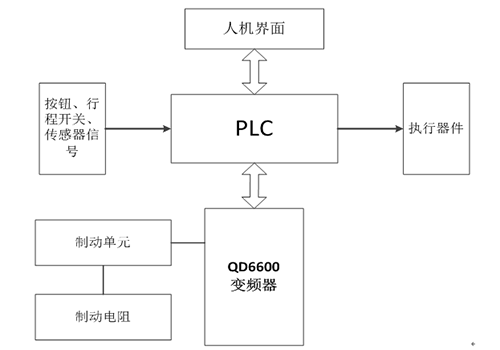

Sa chóras seo, thiomáineann inverter D71 110KW an mótar 75KW den aonad pumpála kowtow, agus nascann sé an scáileán tadhaill, PLC agus inverter leis an gcóras trí chumarsáid sraitheach RS-485. Tuigeann an t-inverter tomhaltas fuinnimh coscánaithe trí aonad coscánaithe agus friotóir coscánaithe.

05 Paraiméadar Teicniúil:

06 Úsáid ar an Suíomh:

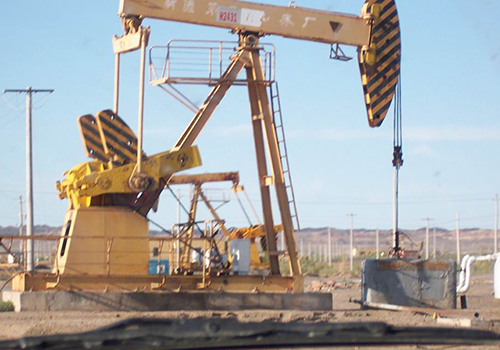

De réir an staid spáis ar an láthair, tá inverter sraith D71 suiteáilte sa chomh-aireachta rialaithe, agus tá suiteáil an inverter agus mótair ar an láthair mar a thaispeántar san fhigiúr.

07 Toradh Rith:

Tá an córas rialaithe meaisín kowtow aonad pumpála oilfield ag baint úsáide as inverter D71 curtha i bhfeidhm ar feadh níos mó ná trí bliana, agus tá buntáistí eacnamaíocha agus sóisialta maithe bainte amach aige:

Feidhmíonn an gléas rialaithe go hiontaofa, tá dea-inoiriúnaitheacht comhshaoil aige, is féidir leis timpeallachtaí crua cosúil le truailliú ola, deannach agus teas tais a sheasamh, agus tá ráta teip íseal aige;

Is féidir an luas eastóscadh a choigeartú go dinimiciúil, fuinneamh a shábháil agus táirgeadh amhola a mhéadú ag an am céanna;

Is féidir le tréithe teorannaithe reatha den scoth, cumas ró-ualach láidir, ró-ualach comhshó minicíochta, cosaint overcurrent a laghdú go héifeachtach, agus leanúnachas táirgeachta a uasmhéadú.

08 Sochair Chustaiméara:

Is beag an tionchar a bhíonn ag páirteanna meicniúla, laghdaítear méid cothabhála trealaimh, agus déantar an costas cothabhála a shábháil go mór;

Cinntíonn feidhm chuimsitheach cosanta an inverter leanúnachas táirgeachta;

Tá an éifeacht coigilte fuinnimh iontach, agus tá an táirgeadh amhola méadaithe go mór;

Tá oibriú an chórais sábháilte agus iontaofa, agus tá na tairbhí eacnamaíocha iontacha.
