01 Réamhrá:

Tá an chuid is mó de easbhrúiteoirí scriú á dtiomáint ag mótair DC i gcoitinne, ach le forbairt go mear ar fheistí leictreonacha cumhachta agus ar theicneolaíocht microprocessor, le moladh teoiric rialaithe AC agus feabhas a chur ar bhogearraí rialaithe AC le blianta beaga anuas, tá teicneolaíocht tiomáint AC níos oiriúnaí do go leor iarratas. Tá thiomáineann DC níos éifeachtaí ó thaobh costais. Úsáidtear inverters sraith D71 in easbhrúiteoirí scriú agus tá feidhmíocht rialaithe luas níos fearr agus luas freagartha chasmhóiminte acu ná mar a thiomáineann DC.

02 Gnéithe:

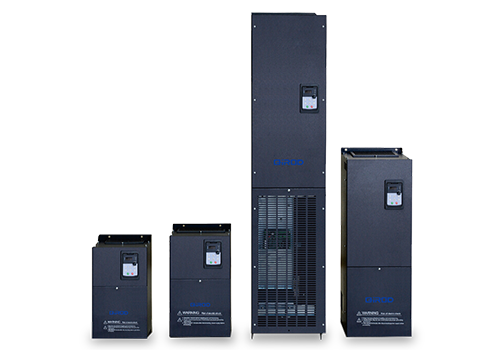

Is inverter balla-suite é D71, is é an raon cumhachta 0.75KW-500KW, is é 380V-480V leibhéal voltas an líne isteach atá ag teacht isteach, agus is é an modh rialaithe rialú veicteoir gan braiteoir luais. Tá saibhreas feistí rialaithe ag D71, lena n-áirítear 8 n-ionchur digiteach (LI1-LI8), 2 ionchur analógach (AI), 2 aschur sealaíochta (TA), 2 aschur analóg (AO), soláthar cumhachta cúnta 5V le haghaidh soláthar cumhachta analógach Úsáidtear an soláthar cumhachta cúnta 24V ionchuir seasta le haghaidh ionchur digiteach, agus is féidir gach LI/TA a shainiú, AI/AO a ríomhchlárú go saor chun feidhmeanna.

Is cumraíocht chaighdeánach D71 é comhéadan MODBUS, níl aon rogha ag teastáil. Is féidir an QD6600 a nascadh le córas uathoibrithe ardleibhéil trí MODBUS.

03 Buntáiste:

· Tá an teoiric rialaithe veicteoir chun cinn, tá cumas ríomhaireachta an chórais an-láidir, is féidir an chasmhóimint ualaigh a bhrath go tapa, a rialú agus a chúiteamh, agus tá an cumas ró-chasmhóiminte láidir;

· Ard-éifeachtúlacht, thart ar 5% níos airde ná sin an chórais tiomána DC cumhachta céanna;

· A chinntiú go bhfuil feidhmíocht aschuir an mhótair gan róthéamh; chasmhóiminte mór minicíocht íseal, chasmhóiminte rátáil 0.5Hz 150%;

· Luas freagartha an stáitse servo, tá an luaineacht beag nuair a athraíonn an chasmhóimint ualaigh go géar;

· Cosaint scriú a sholáthar trí fheidhm teorainn chasmhóiminte;

· Tá cumas ró-ualaigh maith agus inoiriúnaitheacht chomhshaoil aige, agus tá iontaofacht oibriúcháin ard aige;

· Is féidir leis an dearadh duchta aeir go hiomlán neamhspleách feabhas mór a chur ar fhriotaíocht timpeallachtaí crua cosúil le truailliú ola, deannach agus taise;

04 Réamhrá an Chórais:

Sa chóras seo, thiomáineann tiontaire minicíochta D71 18.5KW an príomh-mhótar 11KW den easbhrúiteoir scriú. Tugann an PLC tagairt minicíochta an phríomh-inverter mótair tríd an gcomhéadan RS485. Le linn oibriú, is féidir an luas a mhodhnú go treallach ar an scáileán tadhaill chun tagairt luas cruinn an phríomh-mhótair a bhaint amach; ag an am céanna, léann an PLC minicíocht agus reatha an inverter trí chumarsáid MODBUS.

05 Paraiméadar Teicniúil:

06 Úsáid ar an Suíomh:

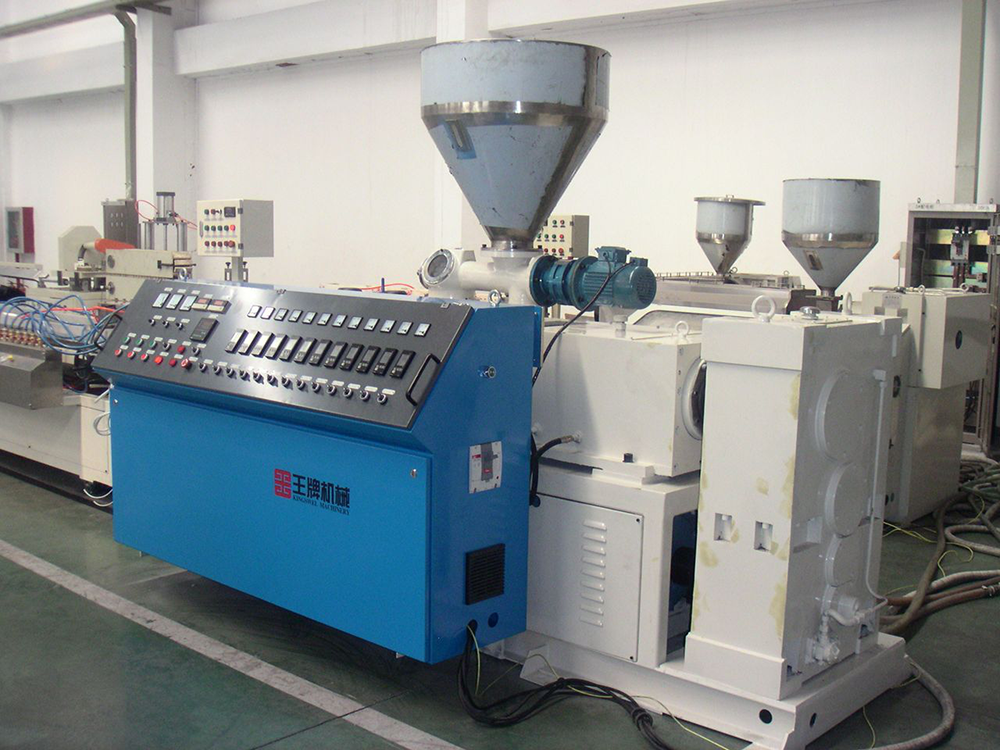

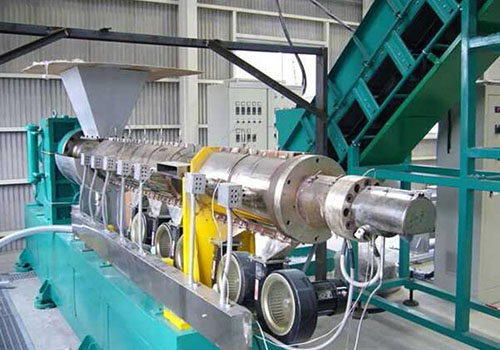

De réir an staid spáis ar an láthair, tá inverter sraith D71 suiteáilte sa chomh-aireachta rialaithe, agus tá suiteáil an inverter agus mótair ar an láthair mar a thaispeántar san fhigiúr

07 Toradh Rith:

Tá an córas rialaithe easbhrúite scriú ag baint úsáide as inverter D71 curtha i bhfeidhm ar feadh níos mó ná trí bliana, agus tá buntáistí eacnamaíocha agus sóisialta maithe bainte amach aige:

Feidhmíonn an gléas rialaithe go hiontaofa, tá dea-inoiriúnaitheacht comhshaoil aige, is féidir leis timpeallachtaí crua cosúil le truailliú ola, deannach agus teas tais a sheasamh, agus tá ráta teip íseal aige;

Is féidir le tréithe teorannaithe reatha den scoth, cumas ró-ualach láidir, ró-ualach comhshó minicíochta, cosaint overcurrent a laghdú go héifeachtach, agus leanúnachas táirgeachta a uasmhéadú;

Tá an cruinneas rialaithe luas ard, agus tá na táirgí táirgeachta níos mó de réir na gceanglas;

Tá cruinneas rialaithe ardluais ag an gcóras, atá áisiúil do phearsanra ar an láthair oibriú.

08 Sochair Chustaiméara:

Ritheann an mótar inverter agus fearsaid go cobhsaí, ag laghdú costais chothabhála;

Cinntíonn feidhm chuimsitheach cosanta an inverter leanúnachas táirgeachta;

Tá táirgeadh táirgí níos mó de réir na gceanglas, agus laghdaítear an ráta locht go mór;

Tá pearsanra ar an láthair níos éasca a oibriú agus tá cruinneas rialála ardluais acu.
