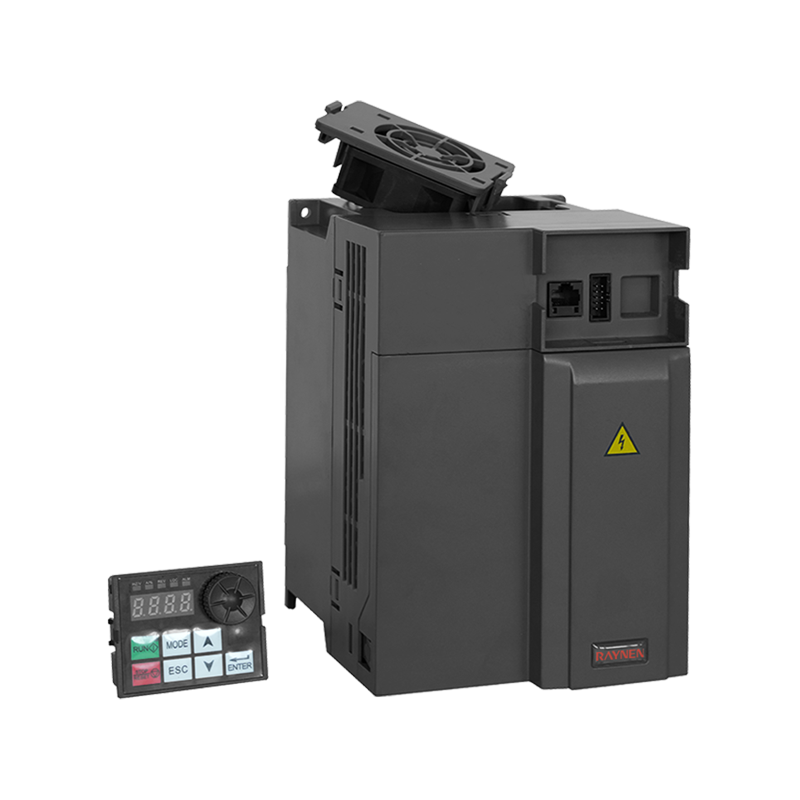

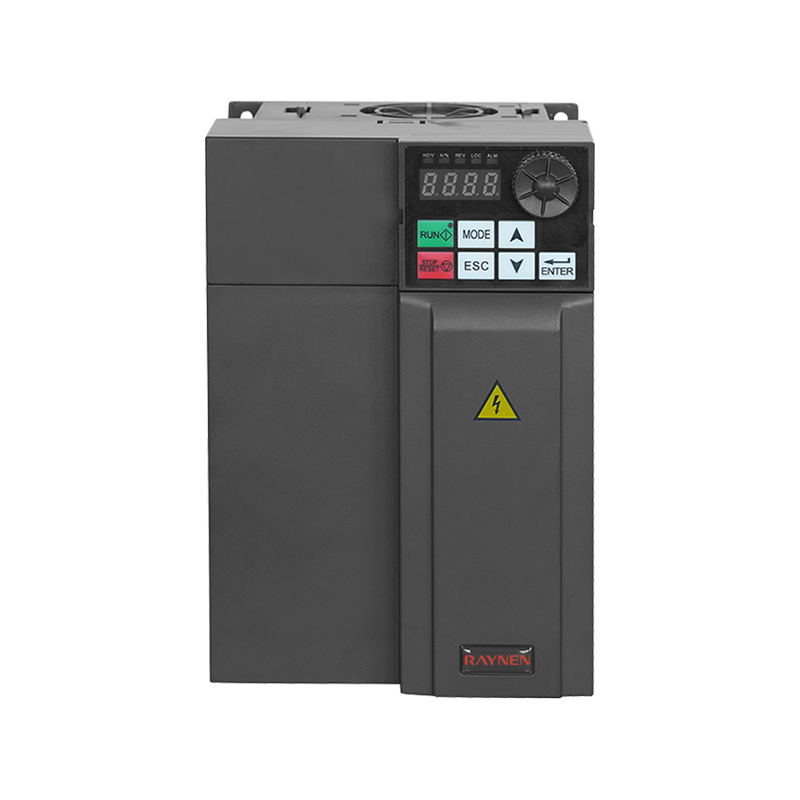

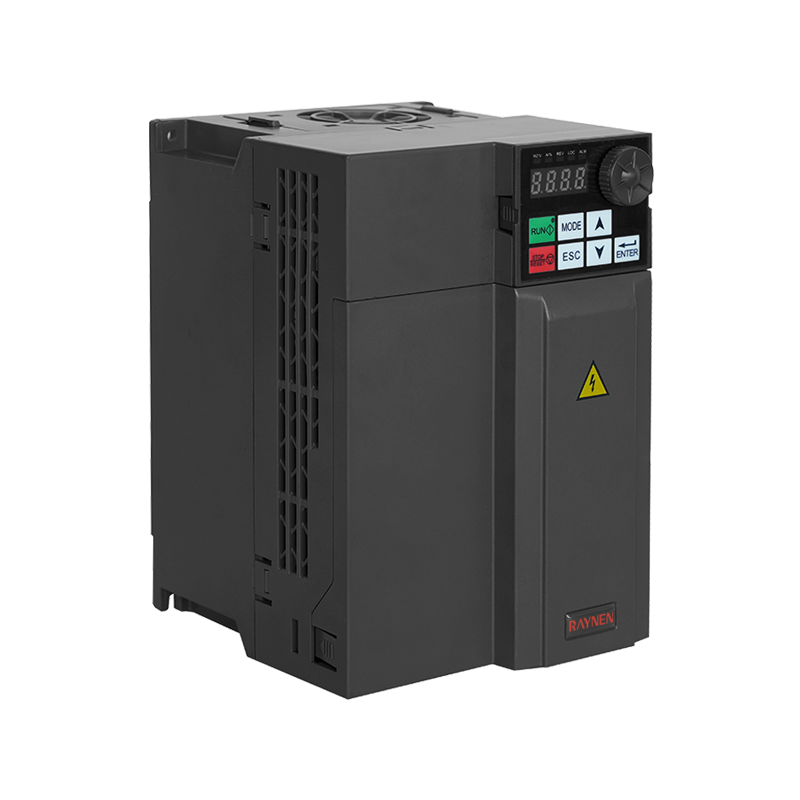

380V 7.5(11)-11(15)kW VFD

150%

150%

40

Tosaigh Casmhóiminte @ 0.5HZ

Cumas Overload

Teocht Chomhthimpeallach ℃

1:40

IP20

2%

Rialú Luas

Cosaint Isteach

Cruinneas luais±

Paraiméadrach

Múnla

RVE21-T3-7R5G/11P ~ RVE21-T3-11G/15P

Voltas

380V

rátáil P (kW)

7.5/11/15

sruth ionchurtha rátáilte (A)

26.5/36.6/40

sruth aschuir rátáilte (A)

18.5/25/32

Toisí (mm)

232*153*170

Méid suiteála (mm)

220*139

Múnla Inverter

Meaisín cineál G (ualach trom)

Meaisín cineál P (ualach éadrom)

Toisí (mm)

Méid suiteála (mm)

mé in (A)

mé amach (A)

rátáil P (kW)

mé in (A)

mé amach (A)

rátáil P (kW)

H

W

D

H1

W1

Cró

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Múnla Inverter

Meaisín cineál G (ualach trom)

Meaisín cineál P (ualach éadrom)

Toisí (mm)

Méid suiteála (mm)

mé in (A)

mé amach (A)

rátáil P (kW)

mé in (A)

mé amach (A)

rátáil P (kW)

H

W

D

H1

W1

Cró

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

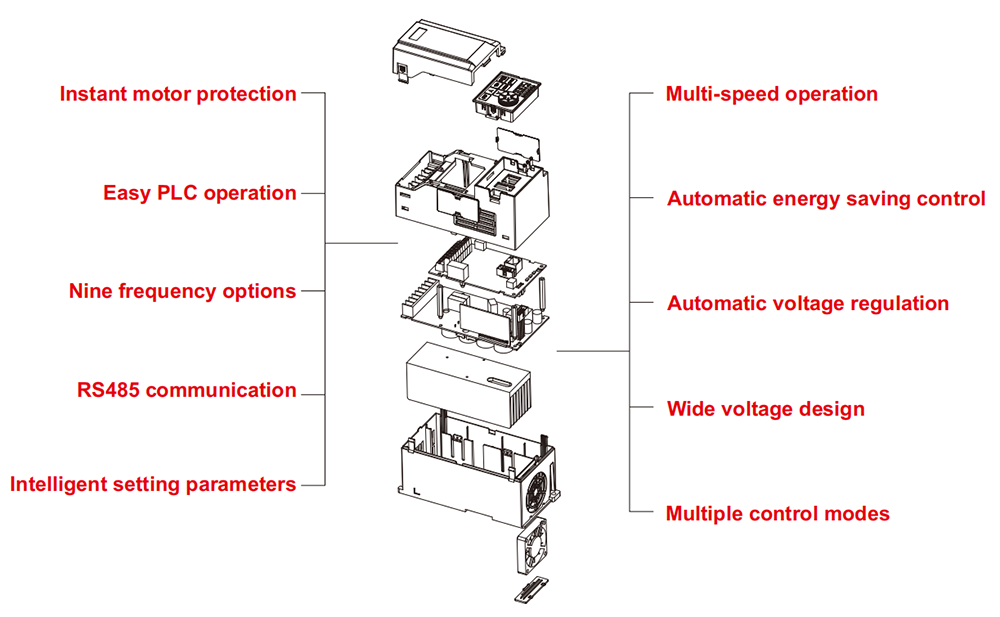

Feidhmeanna bunúsacha iarratais

Treisiú chasmhóiminte íseal-minicíochta

Trí threisiú voltais agus treisiú chasmhóiminte, is féidir an chasmhóimint íseal-minicíochta de rialú V/F agus rialú veicteoir luas gan braiteoir a mhéadú thart ar 0.1% ~ 30.0%

Cuar V/F

Cineál líneach, cineál ilphointí

Cuar luasghéaraithe/luasmhoillithe

Luasghéarú agus luasmhoilliú líneach nó cruth S: trí ghrúpa d’am luasghéaraithe agus luasmhoillithe: raon ama luasghéaraithe agus luasmhoillithe: 0-3200s

Rialachán uathoibríoch voltais (AVR)

Nuair a athraíonn an voltas greille, is féidir leis an voltas aschuir a choinneáil go huathoibríoch tairiseach

PID ionsuite

Córas rialaithe lúb dúnta ar féidir leis rialú próisis a bhaint amach go héasca

DC coscánaithe

DC coscánaithe range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Rialú bogshodar

Is féidir an mótar a thosú agus a stopadh láithreach; raon socraithe minicíochta jog: 0.0-20.0Hz; modh stoptha bogshodair: luasmhoilliú/cosánú saor in aisce/DC

Hopping Minicíocht

Is féidir trí phointe minicíochta hopping agus raonta minicíochta hopping comhfhreagracha a shocrú chun cosc a chur ar an inverter rith sa bhanna minicíochta seo

Il-luas

Is féidir suas le 15 a shocrú trí 4 phort ionchuir loighic = Minicíocht oibriúcháin

Achoimre ionchuir

Bain úsáid as an toradh oibríochta ailgéabrach de 2 ionchur analógach mar shocrú minicíochta, ag déanamh socrú minicíochta níos solúbtha

Aistriú idir 2 thacar de pharaiméadair mótair

Is féidir dhá shraith de pharaiméadair mótair a shocrú agus a athrú go saor chun an mótar tiomáinte reatha a mheaitseáil

Cosaint inverter

Cosaint caillteanas céime ionchuir/aschuir, braite underload, cosaint ró-chasmhóiminte, cosaint undervoltage, cosaint overvoltage, cosaint overcurrent, cosaint róthéamh, cosaint gearrchiorcaid céim-go-chéim

Cosaint mótair

Cosaint theirmeach mótair, Teorainn srutha mótair, ró-ualach mótair, ciorcad gearr mótair

Tréithe Leictreacha

Voltas ionchuir

AC trí phas, 380-480V, 50/60Hz nó AC aon phas, 200-240V, 50/60Hz

Voltas aschuir

Voltas ionchuir 0-100%, 0.5Hz-400Hz

Modh rialaithe

Casmhóiminte tairiseach V/F, ualach cearnach V/F, rialú veicteoir gan braiteoir, mód coigilte fuinnimh

Minicíocht aistrithe

1.5kHz-12kHz

Is féidir an fheidhm um choigeartú minicíochta aistrithe uathoibríoch a shocrú: nuair a ardaíonn an teocht, laghdaítear an minicíocht lasctha go huathoibríoch

Nuair a fhilleann an teocht go gnáth, filleann an minicíocht aistrithe go dtí an luach tosaigh

Cumas ró-reatha

150% aschur rátáilte 60s reatha, 200% aschur reatha 2s rátáil

Comhartha Rialaithe

Comhartha socrú minicíochta

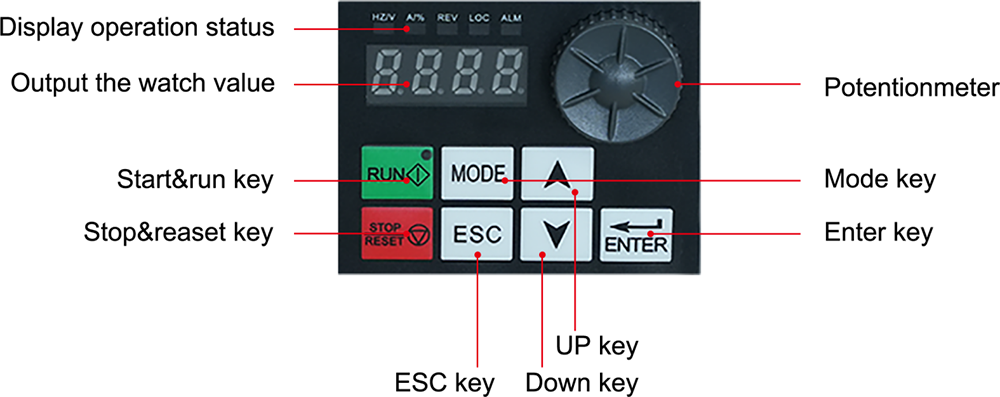

Painéal oibríochta comhtháite

Lasc membrane (cnaipe), knob luais (potentiometer)

Comhartha seachtrach

Socrú UP/SÍOS, ionchur analógach, illuais, painéal seachtrach, cumarsáid srathach

Comhartha rialaithe Tosaigh & Stop

Painéal oibríochta comhtháite

RUN, cnaipí STOP

Comhartha seachtrach

Teirminéal ionchuir loighic, painéal seachtrach, cumarsáid sraitheach

Saintréithe ciorcad rialaithe

Soláthar cumhachta inmheánach ar fáil

10V

24V

10VDC ±5%, uasmhéid reatha 10mA, le haghaidh potentiometer tagartha

24VDC ± 5%, uasmhéid reatha 100mA, le haghaidh calafort ionchuir loighic

Ionchur Analógach

AI1

Tá ionchur analógach voltais: 0-5VDC, nó 0-10VDC, impedance 30k

Ionchur analógach reatha: 0/4-20mADC, tá impedance 250Ω

Taifeach: 10-giotán A/D chomhshó

Socrú réamhshocraithe an mhonarcha: ionchur voltas 0-5VDC

AI2

Ionchur analógach voltais: 0-10VDC, nó ionchur taiscéalaithe PTC

Taifeach: 10-giotán A/D chomhshó

Ionchur loighic

LI1-LI8

Soláthar cumhachta 0-24VDC

Tá loighic dhearfach (foinse) agus loighic dhiúltach (doirteal) roghnach, agus is é réamhshocraithe an mhonarcha ná loighic dhiúltach

Tá feidhmeanna ar aghaidh, droim ar ais, rith, athshocrú lochtanna, illuais agus feidhmeanna eile 69 roghnach

Níl ach 6 chainéal ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW: LI1-LI6

AI1, AI2

Ionchur bailí éigeantach

In inverters faoi bhun 11kW (san áireamh), is féidir AI1 agus AI2 a shocrú mar ionchuir loighce. Ionchuir bhailí éigean is ea F309 agus F310, agus bíonn a bhfeidhmeanna cumraíochta bailí i gcónaí le linn cumhacht ar aghaidh.

Aschur Analógach

AO1, AO2

Aschur analógach voltais: 0-10VDC, is é 470Ω an bacainn íosta ualaigh

Aschur analógach reatha: 0/4-20mA, is é 700Ω an bac uasta ualaigh

Taifeach: 8 giotán

Tá minicíocht aschuir, sruth aschuir, socrú luais, sonraí aschuir sraitheach agus feidhmeanna eile roghnach

Níl ach 1 aschur analógach ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW, eadhon AO1

Aschur Loighic

LO, CLO

Bailitheoir oscailte, uasmhéid reatha 100mA, voltas uasta 30VDC

Aschur loighic nó aschur cuisle roghnach, is aschur loighic é socrú réamhshocraithe mhonarcha

Tá minicíocht aschuir, sruth aschuir, socrú luais agus feidhmeanna aschuir eile roghnach

Aschur Sealaíochta

T1A, T1B, T1C

T2A, T2B, T2C

T1A oscailte de ghnáth, T1B dúnta de ghnáth, pointe coitianta T1C

T2A oscailte de ghnáth, T2B dúnta de ghnáth, pointe coitianta T2C

Cumas teagmhála: 5A@250VAC, 5A@30VDC

Tá locht, aláraim, teacht minicíocht socraithe agus feidhmeanna eile roghnach

Tá an locht ar T1A, mainneachtainí T2A ar oibriú

Níl ach aschur sealaíochta 1 ag táirgí 220V 0.4kW-2.2kW agus 380V 0.4kW-1.5kW, i.e. TA TB TC

Cumarsáid Srathach

MODBUS-RTU, 2-sreang RS-485, comhéadan críochfoirt

Tréithe Leictreacha

Cosaint AC Tiomántán

Cosaint caillteanas céime ionchuir, Cosaint caillteanas céime aschuir, Brath Underload, Cosaint Thar-chasmhóiminte, Cosaint Undervoltage, Cosaint Overvoltage, Cosaint Overcurrent, Cosaint róthéamh, Cosaint gearrchiorcaid céim

Cosaint mótair

Cosaint theirmeach mótair, Teorannú sruth mótair, ró-ualach mótair, ciorcad gearr mótair

Tréithe Leictreacha

Leibhéal cosanta

IP20

Taise chomhthimpeallach

95% gan aon chomhdhlúthú nó carnadh uisce

Teocht Oibre/Stórála

-10~40°C/-20~60°C

Airde

Faoi bhun 1000m

Modh fuaraithe

Fuarú aer éigean

Suíomh suiteála

Laistigh
