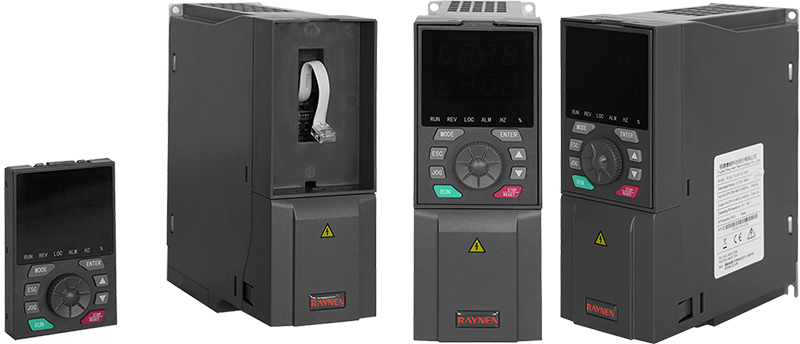

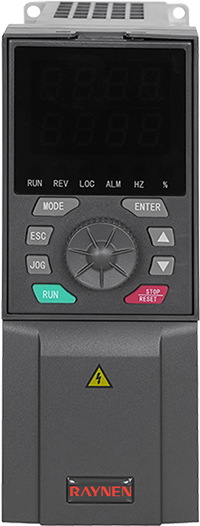

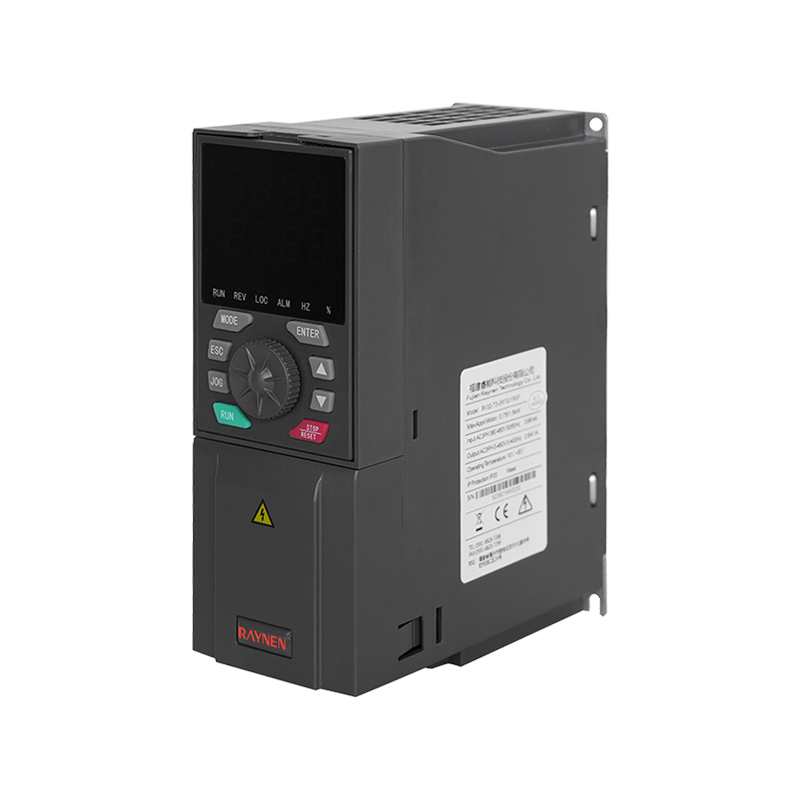

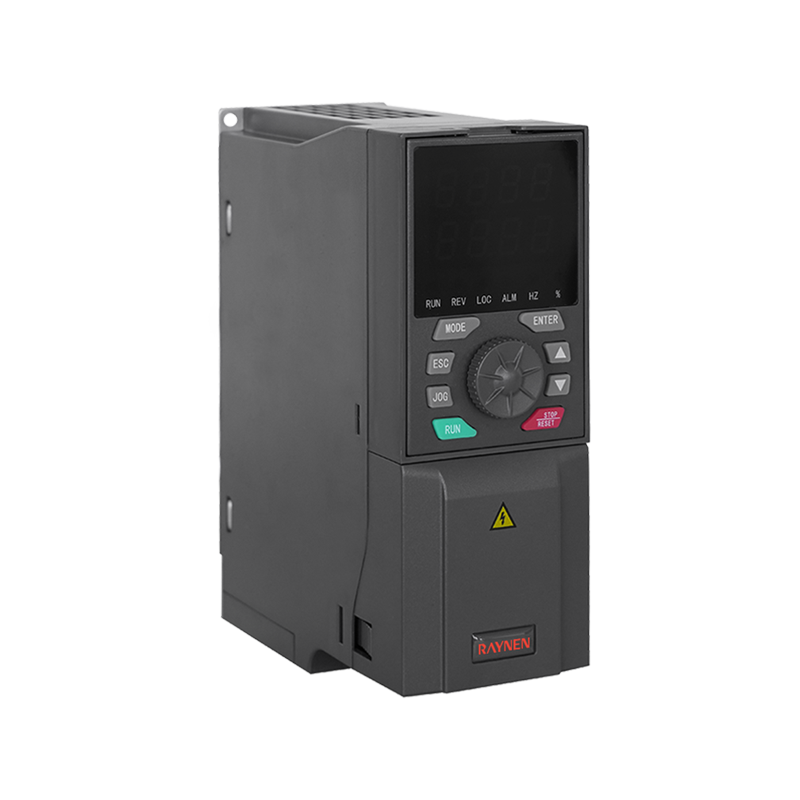

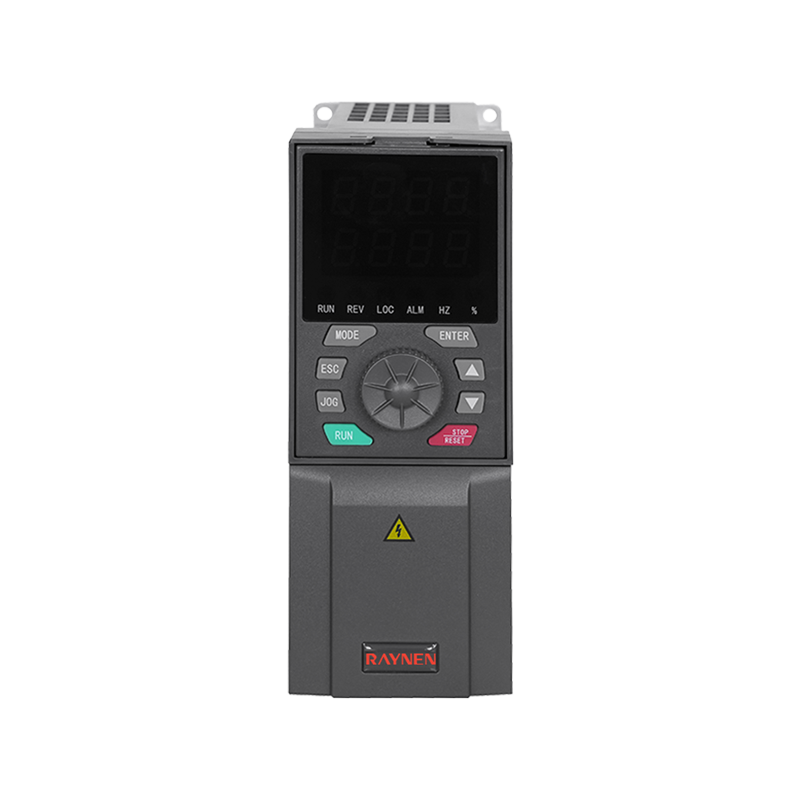

Achoimre Táirge
Ciall agus Simplíocht

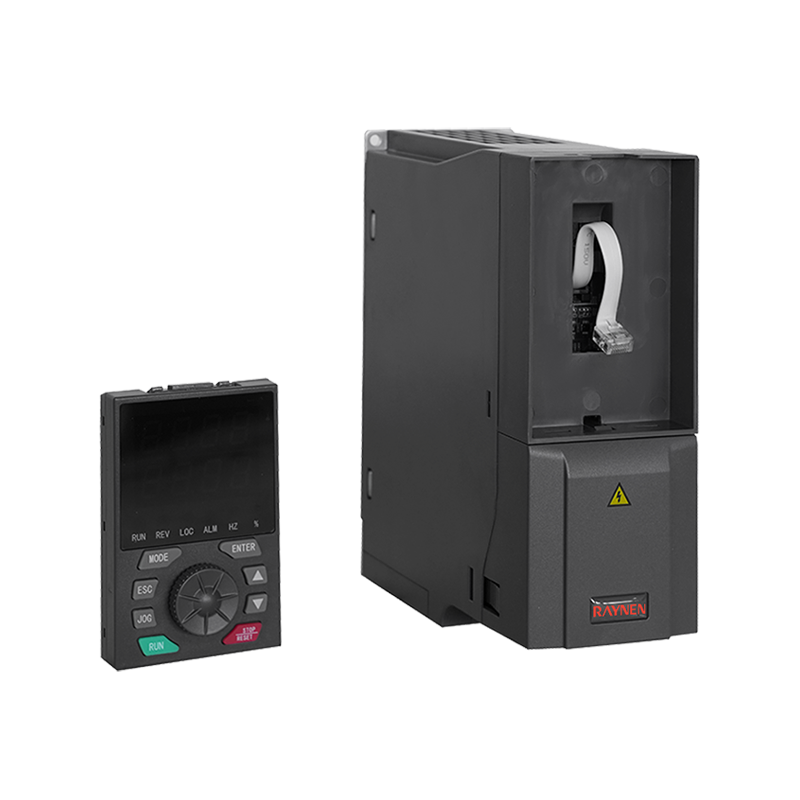

| | Tacaíonn méarchlár seachtrach le líne dhúbailte | | Dearadh bord ciorcad ceithre ciseal, trí huaire de spraeáil péint Cosanta |
| | Tástáil táirge críochnaithe go hiomlán uathoibríoch le hualach | | Déanann CPU dúbailte é a reáchtáil níos cobhsaí |
| | Dromchla fiacail diomailt teasa díreach tríd & Leathan, ag obair i dteocht ard | | Ag dul in aois ag teocht ard 60 céim ar feadh 48 uair an chloig |
| Paraiméadrach | ||
 | Múnla | RVE32-T3-0R7G/1R5P ~ RVE32-T3-3G/4P |
| Voltas | 380V | |
| rátáil P (kW) | 0.75/1.5/2.2/3/4 | |
| sruth ionchurtha rátáilte (A) | 3.6/6.4/8.7/10.9/14 | |
| sruth aschuir rátáilte (A) | 2.6/4.1/5.5/6.9/9.5 | |
| Toisí (mm) | 206*76.5*168.5 | |
| Méid suiteála (mm) | 195*66.5 | |
Socruithe Paraiméadar

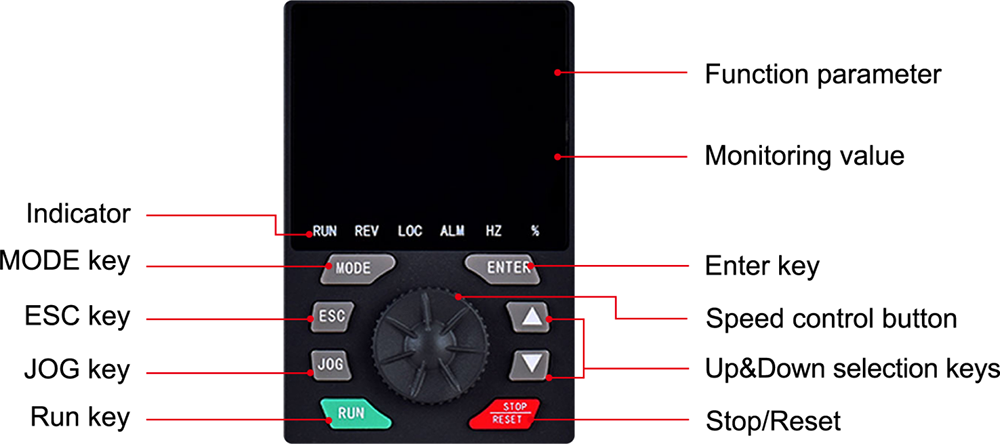

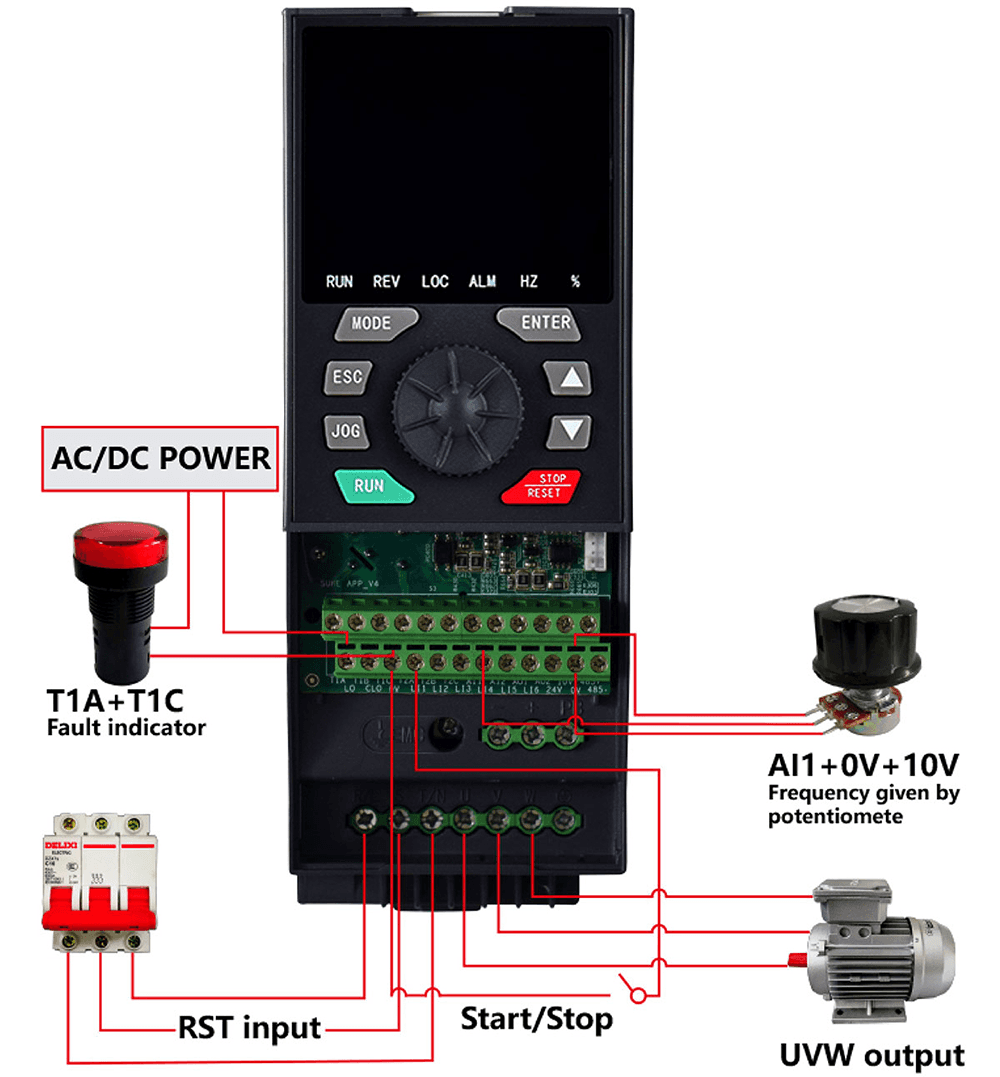

Treoracha oibriúcháin an méarchlár
Ainmníocht na Samhla
Tábla roghnúcháin Cineál T3 trí phas （Cás Plaisteacha）
| Múnla Inverter | Meaisín cineál G (ualach trom) | Meaisín cineál P (ualach éadrom) | Toisí (mm) | Méid suiteála (mm) | ||||||||
| mé in (A) | mé amach (A) | rátáil P (kW) | mé in (A) | mé amach (A) | rátáil P (kW) | H | W | D | H1 | W1 | Cró | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Nótaí: I gcás 380V VFD, tá táirgí de 37KW agus faoi bhun caighdeánach feistithe le aonad coscáin ionsuite, is féidir 45KW-185KW a bheith feistithe le haonad coscáin ionsuite, is féidir 200-800kW a bheith feistithe le aonad coscáin seachtrach.
Feidhmíocht & Cumraíocht
| Feidhmeanna bunúsacha iarratais | |
| Treisiú chasmhóiminte íseal-minicíochta | Is féidir le treisiú voltais agus le treisiú an chasmhóiminte an chasmhóimint ísealmhinicíochta de rialú V/F agus rialú chasmhóiminte luais gan braiteoir a mhéadú thart ar 0.1% ~ 30.0% faoi seach. |
| Cuar V/F | Cineál líneach, cineál ilphointí |
| Cuar luasghéaraithe/luasmhoillithe | Luasghéarú agus luasmhoilliú líneach nó cruth S: trí ghrúpa d’am luasghéaraithe agus luasmhoillithe: raon ama luasghéaraithe agus luasmhoillithe: 0-3200s |
| Rialachán uathoibríoch voltais (AVR) | Nuair a athraíonn an voltas greille, is féidir leis an voltas aschuir a choinneáil go huathoibríoch tairiseach |
| PID ionsuite | Córas rialaithe lúb dúnta ar féidir leis rialú próisis a bhaint amach go héasca |
| DC coscánaithe | DC coscánaithe range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Rialú jog | Is féidir an mótar a thosú agus a stopadh láithreach; raon socraithe minicíochta jog: 0.0-20.0Hz; modh stoptha bogshodair: luasmhoilliú/cosánú saor in aisce/DC |
| Hopping Minicíocht | Is féidir trí phointe minicíochta hopping agus raonta minicíochta hopping comhfhreagracha a shocrú chun cosc a chur ar an inverter rith sa bhanna minicíochta seo |
| Il-luas | Is féidir suas le 15 a shocrú trí 4 phort ionchuir loighic = Minicíocht oibriúcháin |
| Achoimre ionchuir | Bain úsáid as an toradh oibríochta ailgéabrach de 2 ionchur analógach mar shocrú minicíochta, ag déanamh socrú minicíochta níos solúbtha |
| Aistriú idir 2 thacar de pharaiméadair mótair | Is féidir dhá shraith de pharaiméadair mótair a shocrú agus a athrú go saor chun an mótar tiomáinte reatha a mheaitseáil |
| Cosaint inverter | Cosaint caillteanas céime ionchuir/aschuir, braite underload, cosaint ró-chasmhóiminte, cosaint undervoltage, cosaint overvoltage, cosaint overcurrent, cosaint róthéamh, cosaint gearrchiorcaid céim-go-chéim |
| Cosaint mótair | Cosaint theirmeach mótair, Teorainn srutha mótair, ró-ualach mótair, ciorcad gearr mótair |
| Tréithe Leictreacha | |
| Voltas ionchuir | AC trí phas, 380-480V, 50/60Hz |
| Voltas aschuir | Voltas ionchuir 0-100%, 0.5Hz-400Hz |
| Modh rialaithe | Casmhóiminte tairiseach V/F, ualach cearnach V/F, rialú veicteoir gan braiteoir, mód coigilte fuinnimh |
| Minicíocht aistrithe | 1.5kHz-12kHz Is féidir an fheidhm um choigeartú minicíochta aistrithe uathoibríoch a shocrú: nuair a ardaíonn an teocht, laghdaítear an minicíocht lasctha go huathoibríoch Nuair a fhilleann an teocht go gnáth, filleann an minicíocht aistrithe go dtí an luach tosaigh |
| Cumas ró-reatha | 150% aschur rátáilte 60s reatha, 200% aschur reatha 2s rátáil |
| Comhartha Rialaithe | ||
| Comhartha socrú minicíochta | Painéal oibríochta comhtháite | Lasc membrane (cnaipe), knob luais (potentiometer) |
| Comhartha seachtrach | Socrú UP/SÍOS, ionchur analógach, illuais, painéal seachtrach, cumarsáid srathach | |
| Comhartha rialaithe Tosaigh & Stop | Painéal oibríochta comhtháite | RUN, cnaipí STOP |
| Comhartha seachtrach | Teirminéal ionchuir loighic, painéal seachtrach, cumarsáid sraitheach | |
| Saintréithe ciorcad rialaithe | ||
| Soláthar cumhachta inmheánach ar fáil | 10V 24V | 10VDC ±5%, uasmhéid reatha 10mA, le haghaidh potentiometer tagartha 24VDC ± 5%, uasmhéid reatha 100mA, le haghaidh calafort ionchuir loighic |
| Ionchur Analógach | AI1 | Tá ionchur analógach voltais: 0-5VDC, nó 0-10VDC, impedance 30k Ionchur analógach reatha: 0/4-20mADC, tá impedance 250Ω Taifeach: 10-giotán A/D chomhshó Socrú réamhshocraithe an mhonarcha: ionchur voltas 0-5VDC |
| AI2 | Ionchur analógach voltais: 0-10VDC, nó ionchur taiscéalaithe PTC Taifeach: 10-giotán A/D chomhshó | |
| Ionchur loighic | LI1-LI8 | Soláthar cumhachta 0-24VDC Tá loighic dhearfach (foinse) agus loighic dhiúltach (doirteal) roghnach, agus is é réamhshocraithe an mhonarcha ná loighic dhiúltach Tá feidhmeanna ar aghaidh, droim ar ais, rith, athshocrú lochtanna, illuais agus feidhmeanna eile 69 roghnach Níl ach LI1-LI6 ag táirgí faoi bhun 15kW (san áireamh). |
| AI1, AI2 Ionchur bailí éigeantach | In inverters faoi bhun 15kW (san áireamh), is féidir AI1 agus AI2 a shocrú mar ionchuir loighce. Ionchuir bhailí éigean is ea F309 agus F310, agus bíonn a bhfeidhmeanna cumraíochta bailí i gcónaí le linn cumhacht ar aghaidh. | |
| Aschur Analógach | AO1, AO2 | Aschur analógach voltais: 0-10VDC, is é 470Ω an bacainn íosta ualaigh Aschur analógach reatha: 0/4-20mA, is é 700Ω an bac uasta ualaigh Taifeach: 8 giotán Tá minicíocht aschuir, sruth aschuir, socrú luais, sonraí aschuir sraitheach agus feidhmeanna eile roghnach |
| Aschur Loighic | LO, CLO | Bailitheoir oscailte, uasmhéid reatha 100mA, voltas uasta 30VDC Aschur loighic nó aschur cuisle roghnach, is aschur loighic é socrú réamhshocraithe mhonarcha Minicíocht aschuir, sruth aschuir, socrú luais, sonraí aschuir sraitheach agus feidhmeanna aschuir eile roghnach |
| Aschur Sealaíochta | T1A, T1B, T1C T2A, T2B, T2C | T1A oscailte de ghnáth, T1B dúnta de ghnáth, pointe coitianta T1C T2A oscailte de ghnáth, T2B dúnta de ghnáth, pointe coitianta T2C Cumas teagmhála: 5A@250VAC, 5A@30VDC Tá locht, aláraim, teacht minicíocht socraithe agus feidhmeanna eile roghnach Tá an locht ar T1A, mainneachtainí T2A ar oibriú |
| Cumarsáid Srathach | MODBUS-RTU, 2-sreang RS-485, comhéadan críochfoirt | |
| Tréithe Leictreacha | |
| Cosaint AC Tiomántán | Cosaint caillteanas céime ionchuir, Cosaint caillteanas céime aschuir, Brath Underload, Cosaint Thar-chasmhóiminte, Cosaint Undervoltage, Cosaint Overvoltage, Cosaint Overcurrent, Cosaint róthéamh, Cosaint gearrchiorcaid céim |
| Cosaint mótair | Cosaint theirmeach mótair, Teorannú sruth mótair, ró-ualach mótair, ciorcad gearr mótair |
| Tréithe Leictreacha | |||
| Leibhéal cosanta | IP20 | Taise chomhthimpeallach | 95% gan aon chomhdhlúthú nó carnadh uisce |
| Teocht Oibre/Stórála | -10~40°C/-20~60°C | Airde | Faoi bhun 1000m |
| Modh fuaraithe | Fuarú aer éigean | Suíomh suiteála | Laistigh |
