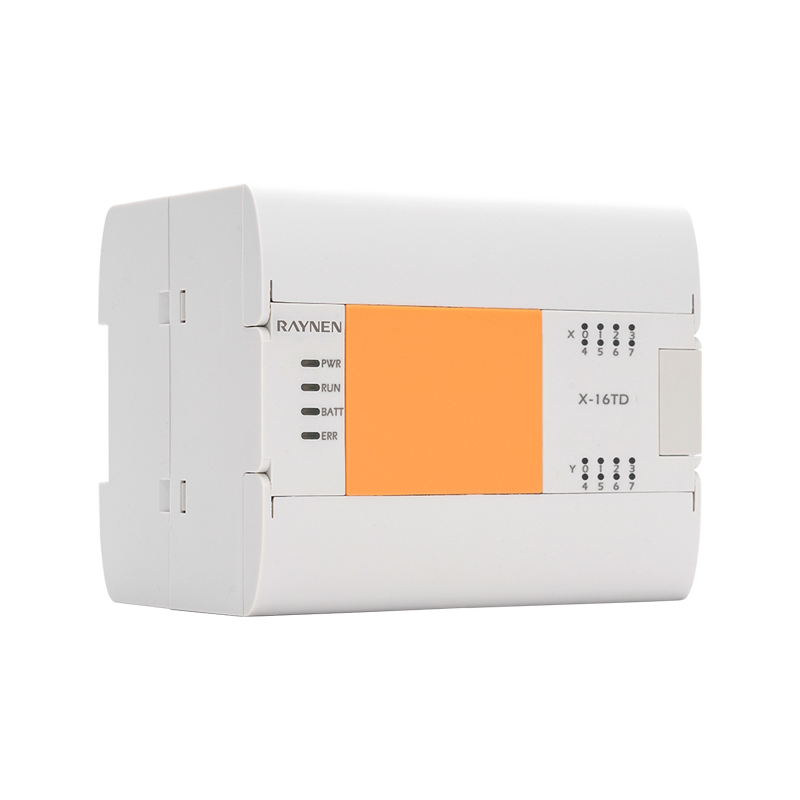

X Relay rialtóir loighic ríomhchláraithe

• Le próiseáil sonraí éifeachtach, trí fheidhm chomhaireamh ardluais agus feidhmeanna eile

• Clog fíor-ama, sonraí cumhachta sábháilte go buan

• Tabhair tacaíocht do chlár BD amháin agus leathnaigh suas le 7 modúl ar a mhéad

Comhéadan

Ionchur/aschur

Cárta Leathnaithe

bord BD

Port líonra comhtháite RS232/485

Cuntar ardluais 3-bhealach

Modúil leathnaithe Uasmhéid 7

Tacaíocht 1 bord BD

Mír

Sonraíochtaí cumhachta

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Tomhaltas cumhachta

10W

12W

12W

113W

14W

Voltas oibre

Íosluach

100VAC

Meánluach

220VAC

Luach uasta

240VAC

Teorainn voltas ionchuir

AC 85V~ AC100V, AC 240V~AC264V

Ceadaigh am briseadh cumhachta mheandarach

I gcás bristeacha cumhachta díomuan faoi bhun 5ms, leanfar leis an oibríocht

Fiús cumhachta

60V 2A

Reatha impulse

12A, 0.5ms thíos/28.8V DC

Cumhacht tugtha DC24V

300mA thíos

Cumhacht insuite DC5V

800mA thíos

Mír

Sonraíochtaí cumhachta

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Uimhir ionchuir

8

14

16

24

36

Cuntar ardluais

céim amháin 200KHz [3 ríomhaire]; Céim Ab 100KHz [3 ríomhaire]

Cineál ionchuir

PNP/NPN

Voltas comhartha ionchuir

Cineál foinse DC: DC20.4V~28.8V

Impedance ionchuir

X0- X5

3.3K

X6- X7

5.6K

3.3K

X10 thuas

-

5.6K

Ar sruth ionduchtais ionchuir

X0- X5

5mA thuas

X6- X7

4mA

5mA thuas

X10 thuas

-

4 mA thuas

OFF Reatha ionduchtais ionchuir

1mA thuas

Am freagartha ionchuir

＜4.5ms

Foirm comhartha ionchuir

Gan ionchur teagmhála voltais

Ionchur doirteal: trasraitheoir bailitheora oscailte NPN

Ionchur foinse: trasraitheoir bailitheora oscailte PNP

Leithlisiú lúb ionchuir

Leithlisiú optocoupler

Taispeáint gníomhartha ionchuir

Soilse an stiúir ar an bpainéal nuair a bhíonn an optocoupler tiomáinte

Mír

Sonraíochtaí cumhachta

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Uimhir aschuir

8

10

16

16

24

Cineál aschuir

Teagmháil tirim

Voltas rátáilte

220VAC

Raon voltais

5~30VDC 5~250VAC

Sruth borrtha (Uasmhéid)

5A 4s 10% Timthriall dleachta

Sruth rátáilte in aghaidh an phointe (Uasmhéid)

2A

Luchtaigh Lampa [uas]

30W DC/200W AC

Am freagartha (ualach 24V, 2K)

10ms

ar-friotaíocht [pointe ceangail]

0.22 (Uasmhéid nuair a bheidh sé nua)

Minicíocht chuisle [Uasmhéid]

1HZ

Saolré meicniúil

10000000 (Gan ualach)

Saol teagmhála

100000 (ualach rátáilte)

sciath

500m (Gnáth-aschur)

un-sciath

150m (Gnáth-aschur)

Ainm

Ábhar

Cineál comhpháirte bog

Ábhar

X

256 phointeeee

Eilimint giotán

X0~X377

Y

256 phointeeee

Eilimint giotán

Y0~Y377

M

7680 pointe

Eilimint giotán

M0~M7679

SM

512 pointeee

Eilimint giotán

SM8000~SM8511

S

4096 pointee

Eilimint giotán

S0~S4095

V

8 pointeeee

Focal eilimint

V0~V7

Z

8 pointeeee

Focal eilimint

Z0~Z7

T

512 pointeee

Focal eilimint

T0~T511

C

200 pointe

Gné 16-giotán focal

C0~C199

C(32 giotán)

56 point

Gné focal 32-giotán

C200~C255

D

8000 pointe

Focal eilimint

D0~D7999

SD

512 pointeee

Focal eilimint

SD8000~SD8511

R

32768 pointe

Focal eilimint

R0~R32767

Idirbhriseadh ionchuir

8 pointeeee

I00*~I07*

Idirbhriseadh an lasc ama

3 phointe

I6**~I8**

Idirbhriseadh an chuntair

6 point

I010~I060

Máistir-rialú le neadú

8 pointeeee

N0~N7

Pointeoir P

4096 pointee

P0~P4095

Constant K

Raon 16-giotán: -32768~ 32767

ghlaoigh 32 giotán

-2147483648~ 2147483647

tairiseach H

Raon 16-giotán: 0~FFFF

ghlaoigh 32 giotáne: 0~FFFFFFFF

Fíoruimhir(E)

-3.40×10-38~ -1.17×10-38 , 1.17×10-38~3.40×1038

Teaghrán carachtar

Carachtar leathchúinne frámaithe ag " " , le 32 carachtar ar a mhéad

Ionchur

Dáileadh

Cuntar aon phas amháin

Cuntar Céim Ab

Cuntar Céim Ab

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
