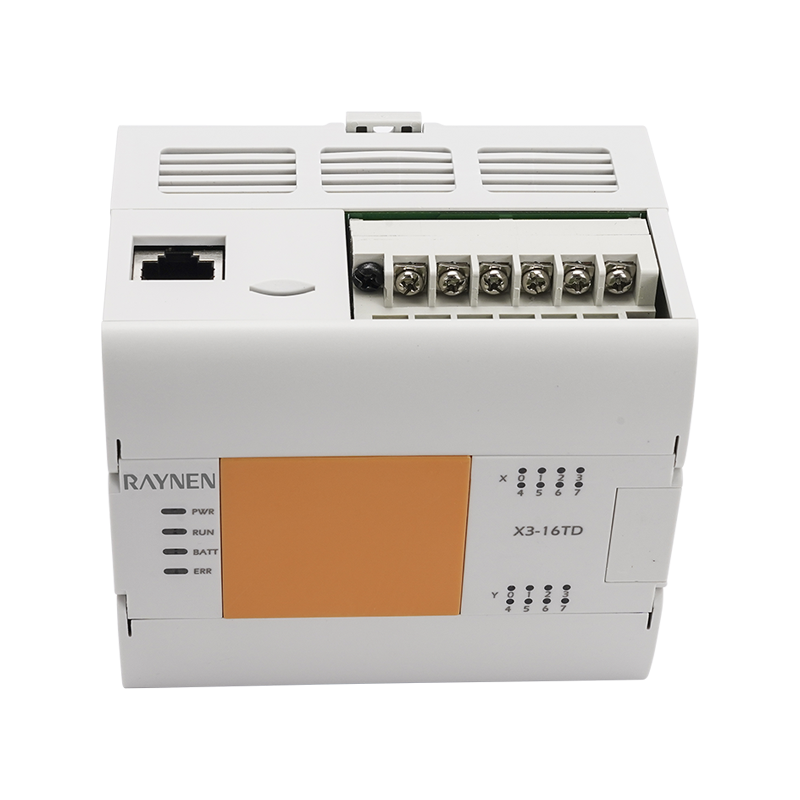

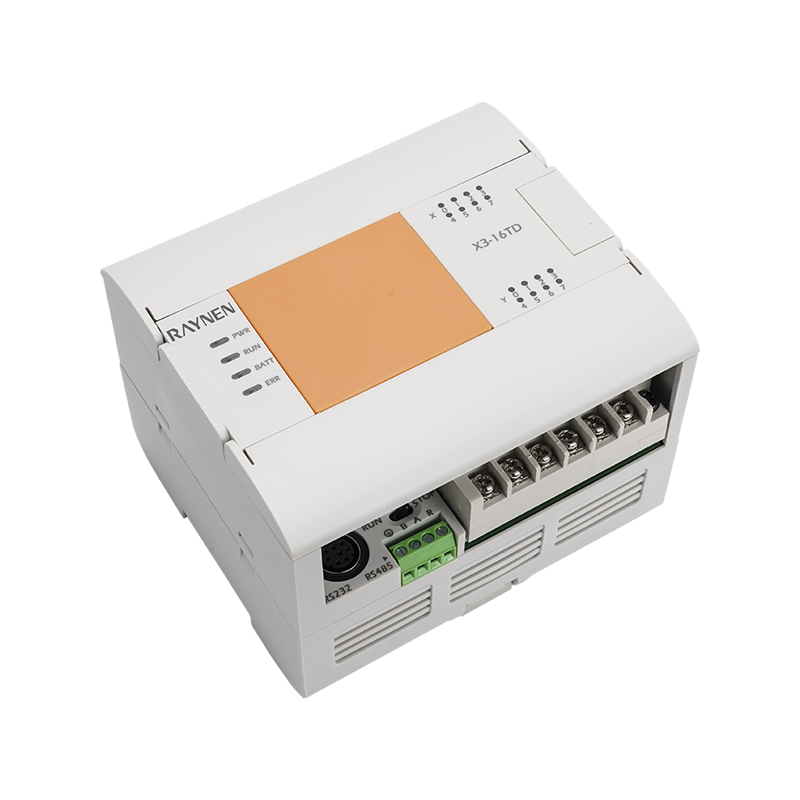

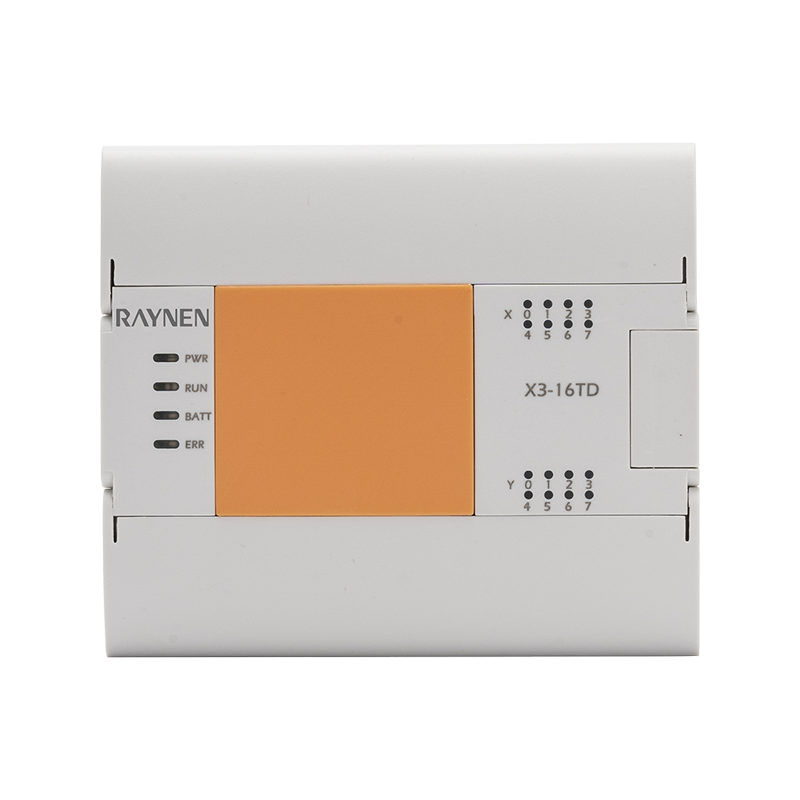

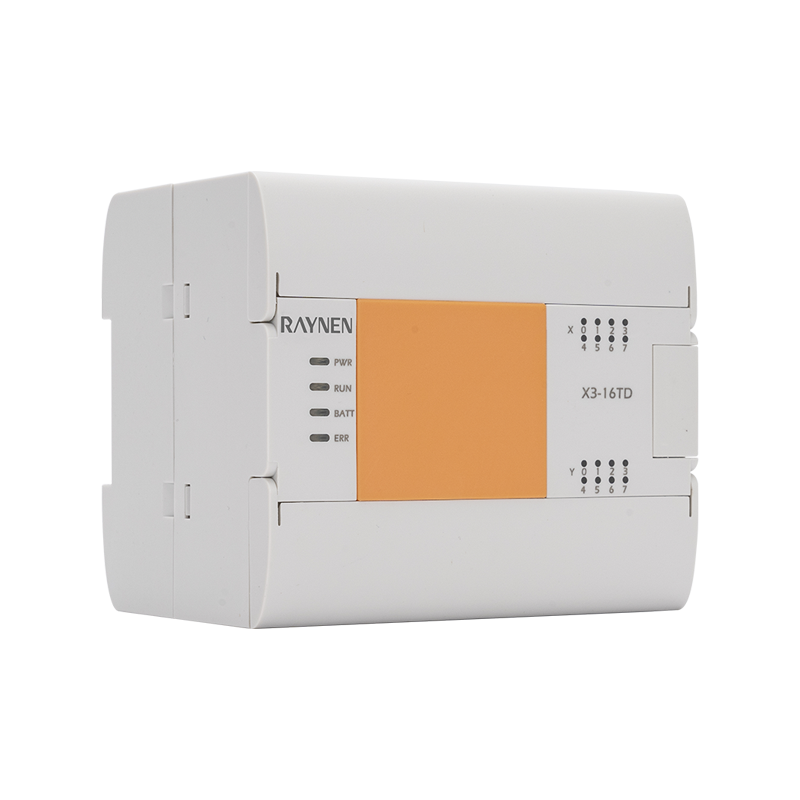

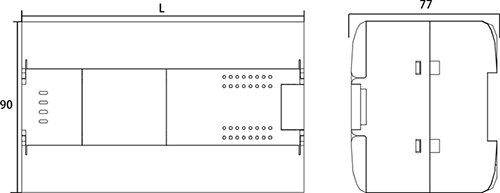

X3 Rialaitheoir loighic ríomhchláraithe feabhsaithe

• Le aschur cuisle ardluais 2-6 ais, comhaireamh ardluais, idirshuíomh líneach agus idirshuíomh stua agus feidhmeanna rialaithe gluaisne eile;

• Clog fíor-ama, sonraí cumhachta sábháilte go buan;

• Is féidir 7 modúl ar a mhéad a leathnú.

Comhéadan

Ionchur/aschur

Cárta Leathnaithe

bord BD

Port líonra comhtháite RS232/485

3-8 cainéal ardluais gcuntar

2-6 ais 200K cuisle ardluais

Modúil leathnaithe Uasmhéid 7

Tacaíocht 1 bord BD

Mír

Sonraíochtaí Cumhachta

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Tomhaltas cumhachta

10W

12W

12W

13W

14W

Voltas Cumhachta

DC24V

Raon voltais

DC 20.4~28.8V

Ceadaigh am briseadh cumhachta mheandarach

I gcás bristeacha cumhachta díomuan faoi bhun 5ms, leanfar leis an oibríocht

Fiús cumhachta

60V 2A

Reatha impulse

12A, 0.5ms thíos/28.8V DC

Cumhacht tugtha DC24V

300mA thíos

Cumhacht insuite DC5V

800mA thíos

Mír

Sonraíochtaí Cumhachta

X3E-16TD

X3E-24TD

X3E-32TD

X3E-40TD

X3E-60TD

Uimhir ionchuir

8

14

16

24

36

Uimhir ardluais

Céim singil 200KHz [3 ríomhaire] céim Ab 100KHz[3 ríomhaire]

Céim singil 200KHz[4 ríomhaire],

Céim Ab 100KHz[4 ríomhaire]

Céim shingil 200KHz [8 ríomhairí]

Céim Ab 100KHz[4 ríomhairí]

Cineál ionchuir

Cineál doirteal/cineál foinse

Voltas comhartha ionchuir

Cineál foinse DC: DC20.4V~28.8V

Impedance ionchuir

X0- X5

3.3K

X6- X7

5.6K

3.3K

X10 thuas

-

5.6K

Ar sruth ionduchtais ionchuir

X0- X5

5mA thuas

X6- X7

4mA

5mA thuas

X10 thuas

-

4mA thuas

OFF Reatha ionduchtais ionchuir

1mA thuas

Am freagartha ionchuir

＜4.5ms

Foirm comhartha ionchuir

Gan ionchur teagmhála voltais

Ionchur doirteal: trasraitheoir bailitheora oscailte NPN

Ionchur foinse: trasraitheoir bailitheora oscailte PNP

Leithlisiú lúb ionchuir

Leithlisiú optocoupler

Taispeáint gníomhartha ionchuir

Soilse an stiúir ar an bpainéal nuair a bhíonn an optocoupler tiomáinte
