Achoimre Táirge
● Caighdeán comh-aireachta kyn28, deartha go docht i gcomhréir leis na caighdeáin chosanta
● Truicear snáthoptaice
● Mód fála PT, Níos cobhsaí ná an modh leictreonach
● Comhlíonann sonraíochtaí leictreacha ardvoltais idirnáisiúnta
● Tá cuid ardvoltais agus cuid ísealvoltais scoite amach go hiomlán sábháilte agus iontaofa
● Comhéadan luchtóg Inscálaithe
Sonraíochtaí
 | Paraiméadrach | |
| Múnla | RSE1000-6-5000 | |
| Voltas Rátáilte | 6kV | |
| rátáil P (kW) | 5000 | |
| Reatha rátáilte (A) | 600 | |
| Méid (W*H*D mm) | Incheaptha | |

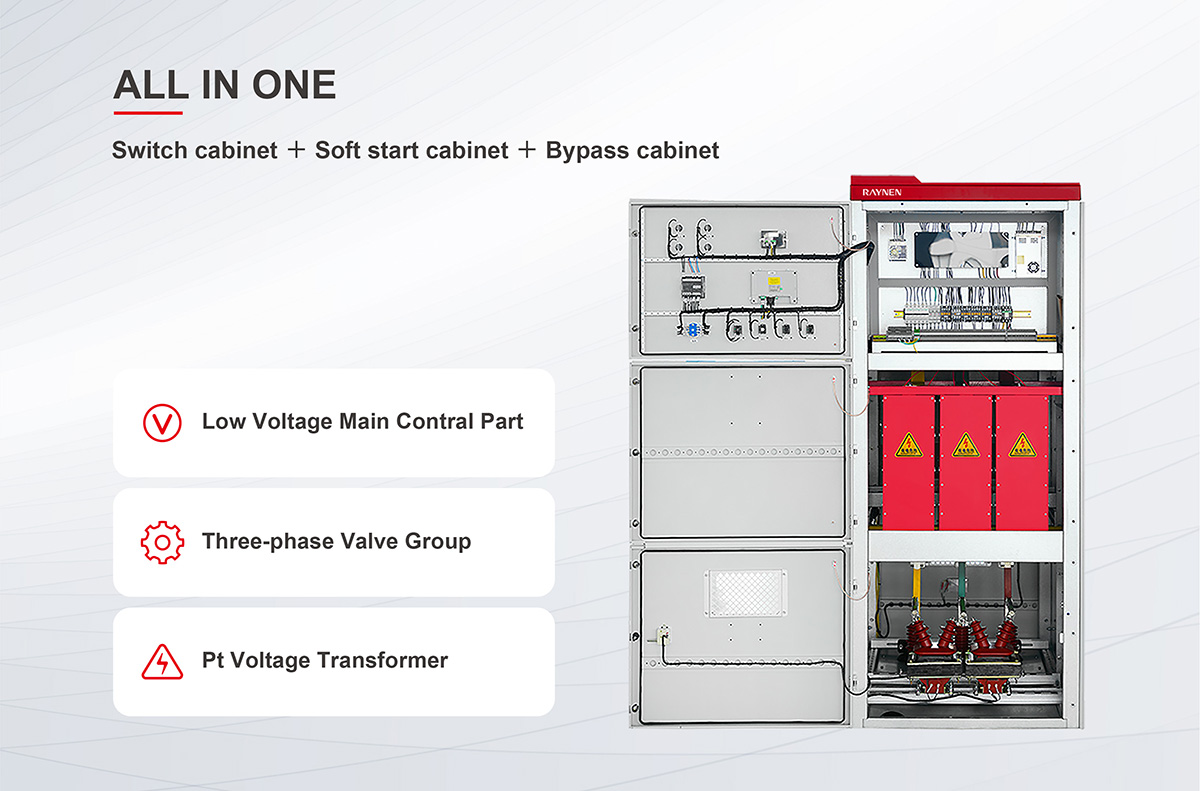

 | Dearadh modúlach le haghaidh suiteáil agus cothabháil éasca. Déantar an neart inslithe a fheabhsú tuilleadh |
| | Éasca le suiteáil, dífhabhtú agus úsáid: Is córas rialaithe agus cosanta tosaithe mótair iomlán é RVS. Ligeann sé seo tástáil leictreach a dhéanamh ar an gcóras ar fad ag úsáid voltas íseal sula ritheann sé ar ardvoltas. |
| | Úsáidtear painéal LCD scáileáin tadhaill 7-orlach chun ríomhchlárú agus coigeartú paraiméadar a dhéanamh níos áisiúla. Tá an locht agus monatóireacht fíor-ama níos iomasach agus feabhsaítear an éifeachtúlacht oibre |
| | socruithe criptithe clár |

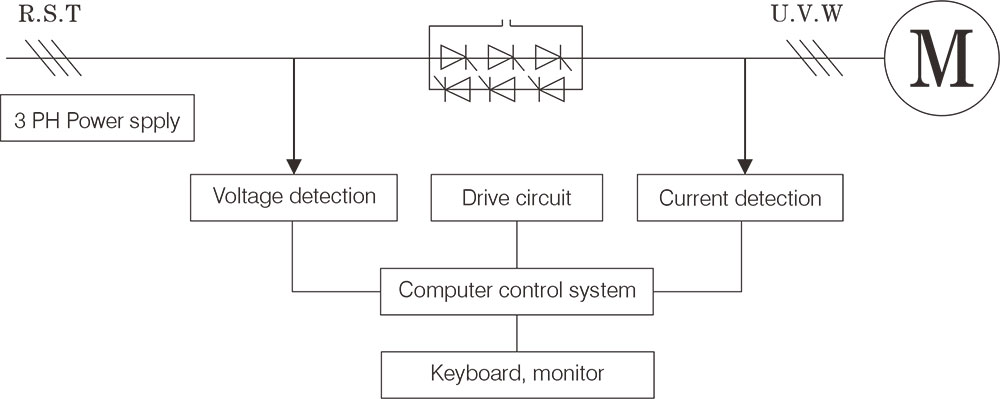

Léaráid Phrionsabail Oibre
Ainmníocht na Samhla
Tábla Roghnúcháin Bog Tosaithe Bog le Voltas Rátáil 6kV
| Múnla | Ráta voltas (kV ) | Cumhacht rátáilte (kW ) | Reatha rátáilte ( A ) | Toisí (W*H*D) mm | |
| (-G) Cineál ginearálta | (-E) Cineál Comhtháthaithe | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Incheaptha | - |
Tábla Roghnaithe Tosaithe Bog Tosaithe Bog le Rátáil 10kV Voltais
| Múnla | Ráta voltas (kV ) | Cumhacht rátáilte (kW ) | Reatha rátáilte ( A ) | Toisí (W*H*D) mm | |
| (-G) Cineál ginearálta | (-E) Cineál Comhtháthaithe | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Incheaptha | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Incheaptha | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Incheaptha | - |
Sonraí Teicniúla
| Paraiméadair bhunúsacha | |
| Cineál luchtaithe | Mótar asincrónach cage iora meánvoltais trí phas, mótar sioncrónach |
| Minicíocht oibre | 50HZ/60Hz ±2Hz |
| seicheamh céime | Cead a bheith ag obair in aon seicheamh céime (is féidir é a shocrú de réir paraiméadair) |
| Seachbhóthar teagmhálaí | Teagmhálaí a bhfuil toilleadh tosaigh díreach aige |
| Cumhacht rialaithe | AC220V±15% |
| Cosaint overvoltage | Ionsú DV/DT |
| Minicíocht tosaithe | teocht chomhthimpeallach: -20 ℃ ~ 50 ℃ |
| Coinníoll timpeallachta | 1-6 huaire in aghaidh na huaire |
| Taise choibhneasta: 5% - 95% neamh-chomhdhlúthaithe | |
| Beidh an airde níos lú ná 1500m | |
| HMI | |
| Teanga | Béarla / Sínis / Rúisis |
| Taispeáint ionstraimí | |
| Voltmhéadar | Taispeáin príomhvoltas soláthair cumhachta trí phas |
| Aimpmhéadar | Taispeáin príomhshruth ciorcad trí phas |
| Feidhm cosanta | |
| Cosaint teip chéim | Le linn tosaithe nó oibríochta, dínasc aon chéim den phríomhsholáthar cumhachta |
| Cosaint overcurrent | thar an tsraith chosanta reatha: 100 ~ 500% |
| Céim cosaint éagothroime reatha | 20~100% |
| Cosaint ró-ualach | Cosaint ró-ualach level:10A,20A,30A |
| Cosaint undervoltage | Raon: 50 ~ 100% |
| | Am gnímh:0~10S |
| Teorainn ama tosaithe | Teorainn ama tosaithe: 10~120S |
| Cosaint overvoltage | Nuair a bhíonn an príomh-voltas soláthair cumhachta níos airde ná 120% den luach rátáilte |
| Cosaint faoi ualach | Nuair a bhíonn an príomh-voltas soláthair cumhachta níos ísle ná 70% den luach rátáilte |
| Cosaint talún | Nuair a bhíonn an sruth talún níos mó ná an luach socraithe |
| Cumarsáid | |
| Prótacal/comhéadan | Modbus RTU |
| Naisc líonra | Is féidir le gach RVS cumarsáid a dhéanamh le 32 RVS ar líne |
| Feidhm | Breathnaigh ar stádas oibríochta agus ar ríomhchlárú |
| Taifead sonraí | |
| Taifead teip | Taifead an fhaisnéis fabht leis an 1000 uair dheireanach |
