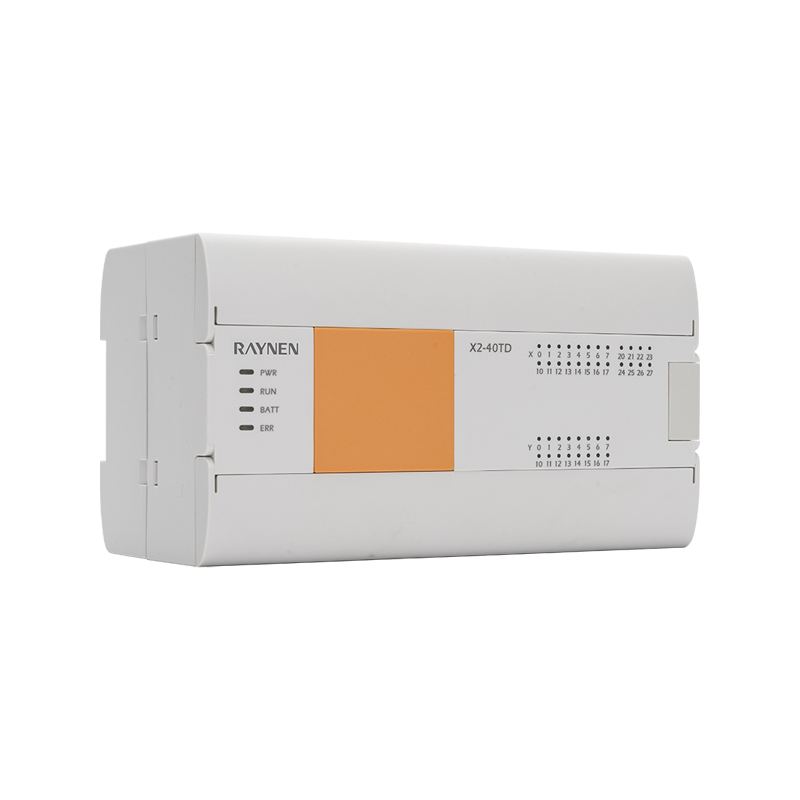

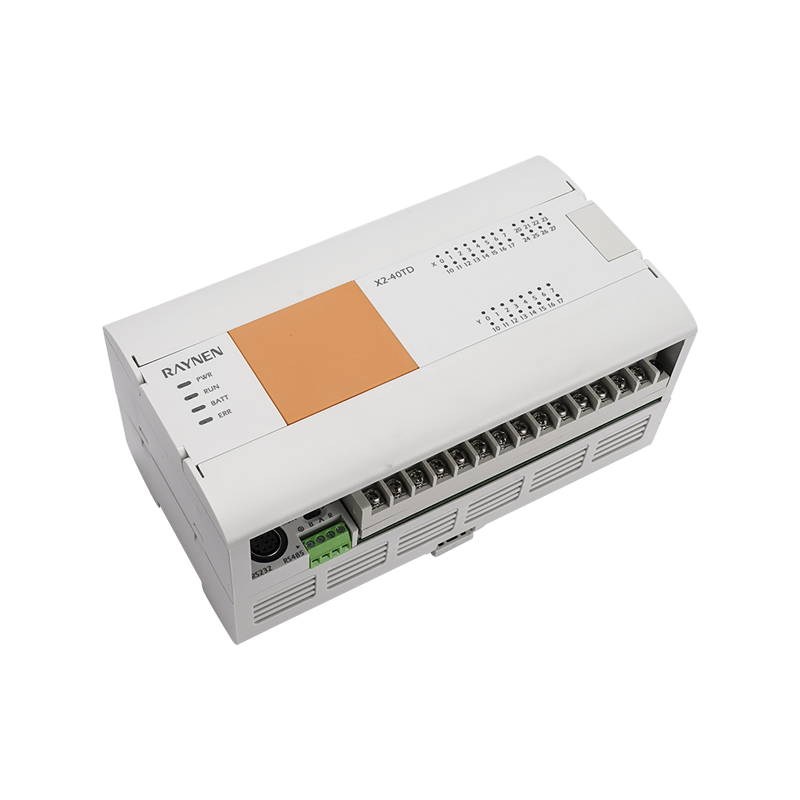

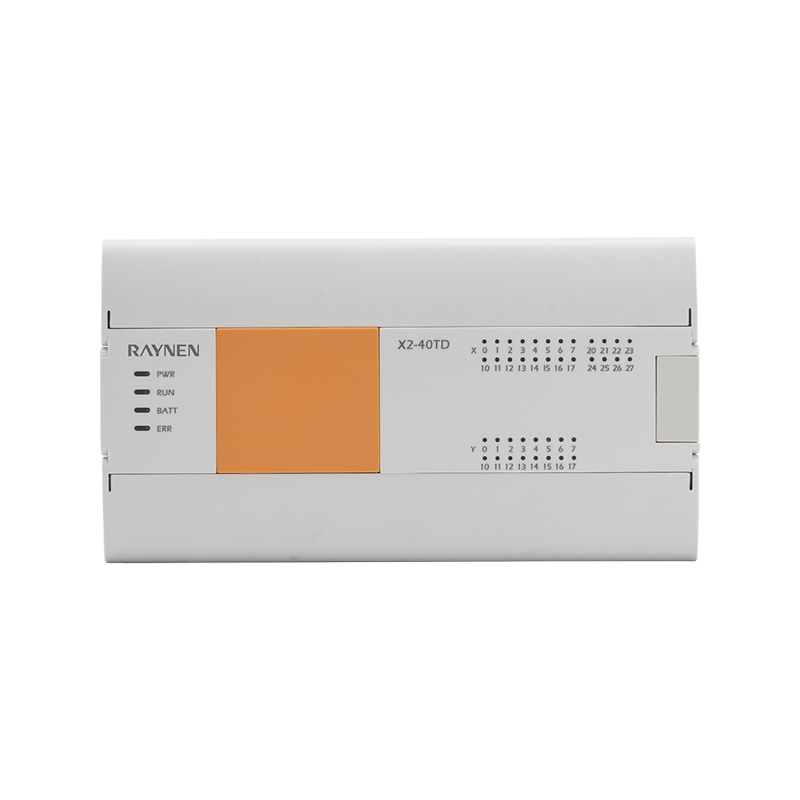

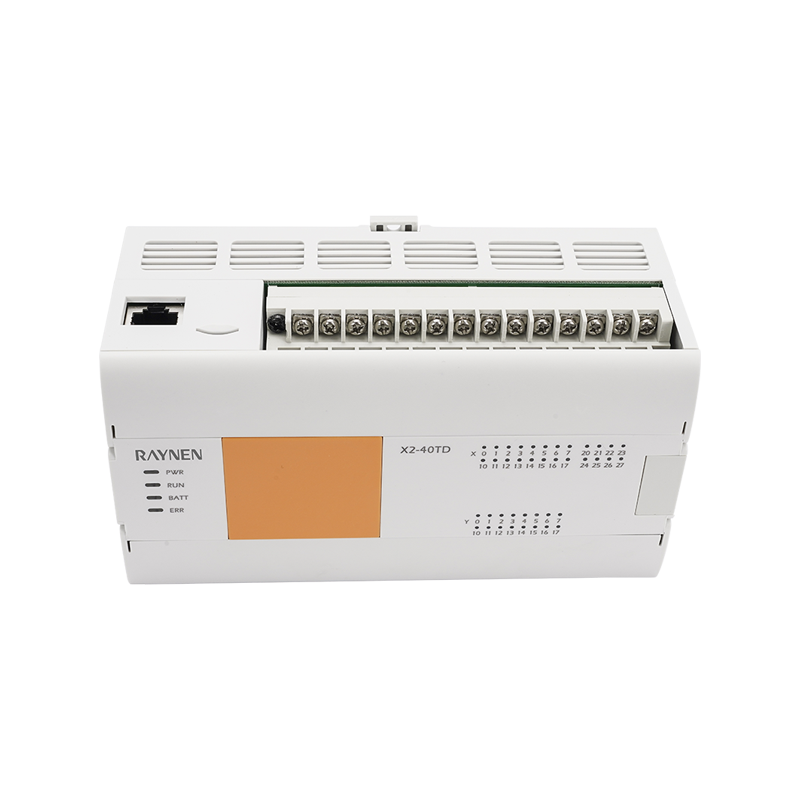

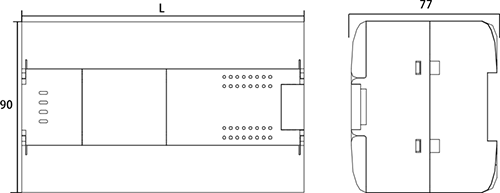

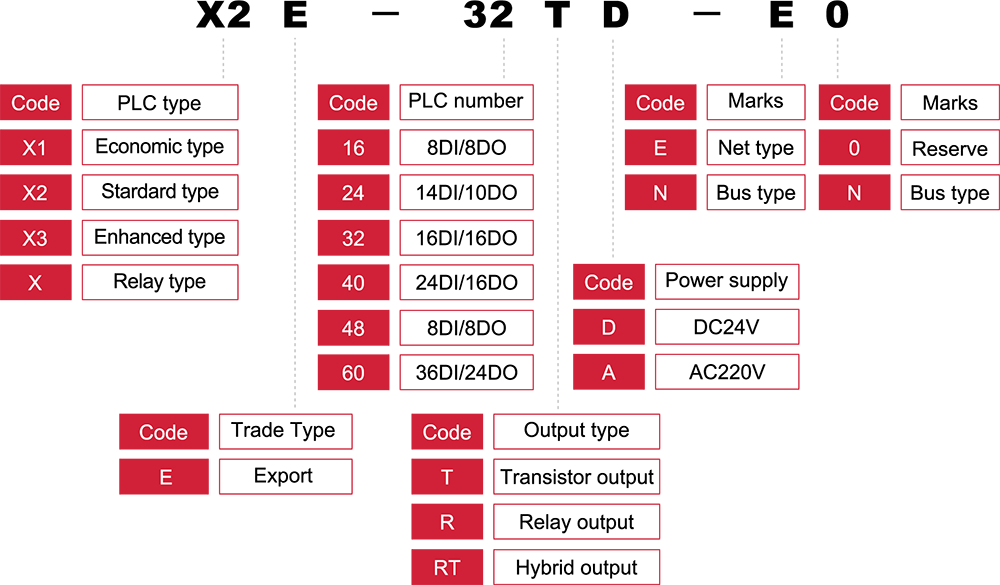

X2 Rialaitheoir loighic ríomhchláraithe caighdeánach

• Le idirshuíomh líneach, comhaireamh ardluais aschuir ardluais dhá ais agus feidhm rialaithe gluaisne eile

• Clog fíor-ama, déantar sonraí briste cumhachta a stóráil go buan

• Tacaíonn sé le clár leathnaithe BD agus féadann sé leathnú suas le 7 modúl

Comhéadan

Ionchur/aschur

Cárta Leathnaithe

bord BD

Port líonra comhtháite RS232/485

Cuntar ardluais 2-chainéil

Pulse ardluais 2-ais 60K

Modúil leathnaithe Uasmhéid 7

Tacaíocht 1 bord BD

Mír

Sonraíochtaí Cumhachta

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Voltas Cumhachta

10W

12W

12W

14W

Raon voltais

DC24V

Ceadaigh am briseadh cumhachta mheandarach

DC 20.4~28.8V

Fiús cumhachta

I gcás bristeacha cumhachta díomuan faoi bhun 5ms, leanfar leis an oibríocht

Reatha impulse

60V 2A

Cumhacht tugtha DC24V

12A, 0.5ms thíos/28.8V DC

Cumhacht insuite DC5V

300mA thíos

Mír

Sonraíochtaí Cumhachta

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Uimhir ionchuir

14

16

24

36

Cuntar ardluais

Céim singil 200KHz[3 ríomhaire], céim Ab 100KHz[3 ríomhaire]

Cineál ionchuir

Cineál doirteal/cineál foinse

Voltas comhartha ionchuir

Cineál foinse DC: DC20.4V~28.8V

Impedance ionchuir

X0- X5

3.3K

X6- X7

5.6K

3.3K

X10 thuas

-

5.6K

Ar sruth ionduchtais ionchuir

X0- X5

5mA thuas

X6- X7

4mA

5mA thuas

X10 thuas

-

4mA thuas

OFF Reatha ionduchtais ionchuir

1mA thíos

Am freagartha ionchuir

＜4.5ms

Foirm comhartha ionchuir

Gan ionchur teagmhála voltais

Ionchur doirteal: trasraitheoir bailitheora oscailte NPN

Ionchur foinse: trasraitheoir bailitheora oscailte PNP

Leithlisiú lúb ionchuir

Leithlisiú optocoupler

Taispeáint gníomhartha ionchuir

Soilse an stiúir ar an bpainéal nuair a bhíonn an optocoupler tiomáinte

Mír

Sonraíochtaí Cumhachta

X2E-24TD

X2E-32TD

X2E-40TD

X2E-60TD

Uimhir aschuir

10

16

16

24

Minicíocht chuisle (Uasmhéid)

2-ais singil 200K

Cineál aschuir

Trasraitheoir / aschur sceite

Soláthar cumhachta seachtrach

DC5~30V

Ualach uasta

Ualach frithsheasmhach

0.5A / bealaigh

Ualach ionduchtach

12W/DC24V

Ualach lampa

5W/DC24V

Lár-ualach

5mA (DC5~24V)

Am freagartha

AS → AR

Ardluas: 5μs thíos / 10mA thuas (DC5 ~ 24V)

Coitianta: 0.2ms thíos/200mA thuas (DC24V)

AR → AS

Ardluas: 5μs thíos / 10mA thuas (DC5 ~ 24V)

Coitianta: 0.2ms thíos/200mA thuas(DC24V)

Leithlisiú lúb

Leithlisiú optocoupler

Taispeáin gníomhartha aschuir

Soilse an stiúir ar an bpainéal nuair a bhíonn an optocoupler tiomáinte

Mír

Feidhmíocht

Relay ionchuir X

256 phointeee

X0~X377

Sealaíochta aschuir Y

256 phointeee

Y0~Y377

Athsheachadán cúnta M

7680 pointe

M0~ Tús Latch (Socraigh an chumhacht as limistéar neamhchoimeádta)

Tús latch~deireadh laitíse (Socraigh limistéar coinneála cumhachta, Uasmhéid M1023)

Deireadh Latch ~M7679 (limistéar coinneála cumhachta seasta)

SM sealaíochta cúnta speisialta

512 pointee

SM8000~SM8511

sealaíochta stádais S

4096 phointeee

S0~S4095

lasc ama T

200 pointee

T0~T199 (bonn ama 100ms)

T192~T199 (Speisialtóireacht Fo-ghnóthachan)

46 pointe

T200~ T245 (bonn ama 10ms)

4 phointe

T246~T249(1ms cineál carnach)

6 point

T250~T255(100ms cineál carnach)

256 phointeee

T256~ T511(bonn ama 1ms)

Insamhlóir 16 giotán

200 pointee

C0~C199

Insamhlóir 32 giotán

56 point

C200~C234

Cuntar Ardluais

-

C235~C255

Clár sonraí D

8000 pointe

D0~D7999

Clár sonraí speisialta SD

512 pointee

SD8000~SD8511

Clár innéacs

16 pointe

V0~V7, Z0~Z7

Clár leathnaithe

32768 pointee

R0~R32767

Pointeoir

4096 phointeee

P0~P4095

Cur isteach

6 point

I00*~I50* Idirbhriseadh ionchuir

3 phointe

I6**~I8** Idirbhriseadh ama

6 point

I010~I060 Idirbhriseadh cuntair ardluais

Máistir-rialú le neadú

8 point

N0~N7

tairiseach K

-

Raon 16 giotán: -32768~ 32767, raon 32 giotán: -2147483648~ 2147483647

tairiseach H

-

Raon 16 giotán: 0~FFFF, raon 32 giotán: 0~ FFFFFFFF

Fíoruimhir(E)

-

-3.40×10-38~ -1.17×10-38 , 1.17×10-38~3.40×1038

Teaghrán carachtar

-

Is é 32 carachtar uasfhad carachtar leathchúinne frámaithe le " "

Ionchur

Dáileadh

Cuntar aon phas amháin

Cuntar Céim Ab

Cuntar Céim Ab

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X5

U/D

S

U

A

X6

U/D

D

B
