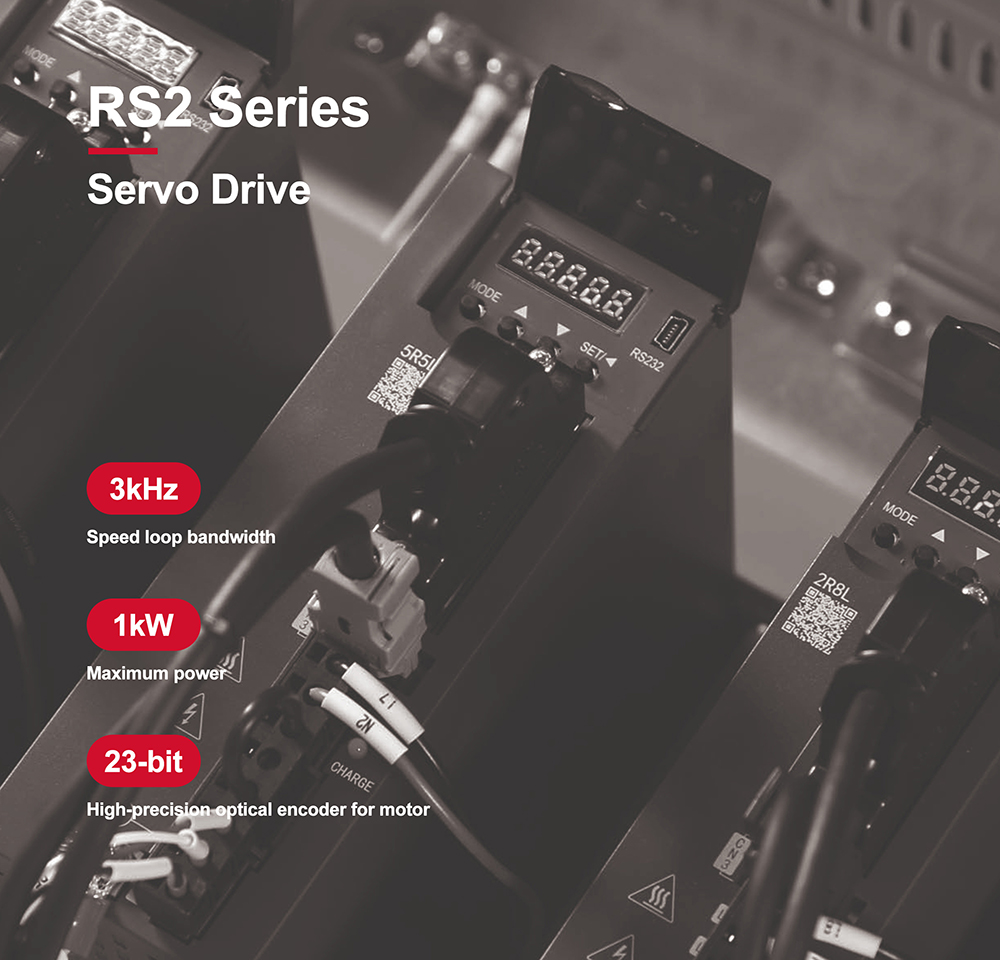

Tiomántán Servo RS2

Méid A

Méid B

Níl.

Ainm

Níl.

Ainm

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Coscán

6

Coscán

7

U, V, W

7

U, V, W

8

Scriú talún

8

Scriú talún

9

MUIR

9

MUIR

10

CN4/CN5

10

CN4/CN5

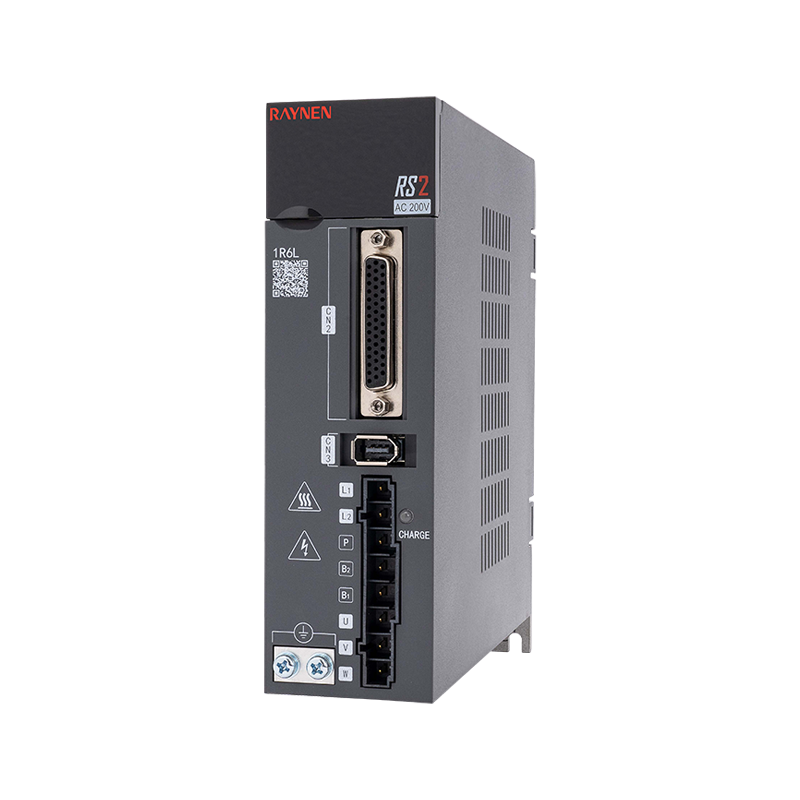

Cur síos:

① -: Taispeántas digiteach seacht ndeighleog

②mini USB: comhéadan RS232, ceangailte le ríomhaire

③CN2: Ceanglóir comhartha aschuir/ionchuir, ceangailte le rialtóir in-ríomhchláraithe (PLC) nó rialú I/O

④CN3: Comhéadan ionchódóra, ceangailte leis an ionchódóir ar an mótar servo

⑤L1, L2: Príomhsholáthar cumhachta ciorcaid, ceangailte le soláthar cumhachta aon phas (200~240VAC, soláthar cumhachta 50/60Hz)

⑥ Coscán: Úsáid friotóir coscáin seachtrach

⑦U, V, W: Aschur tiomáint servo, ceangailte le cónascaire cumhachta mótair (U, V, W)

⑧ Scriú talún: Ceangail le talamh cumhachta agus talamh mótair

⑨CHARGE: Solas táscaire cumhachta

⑩CN4/CN5: 485 port cumarsáide

Sonraíochtaí leictreach tiomána 220V aon phas

Mír

Méid A

Méid B

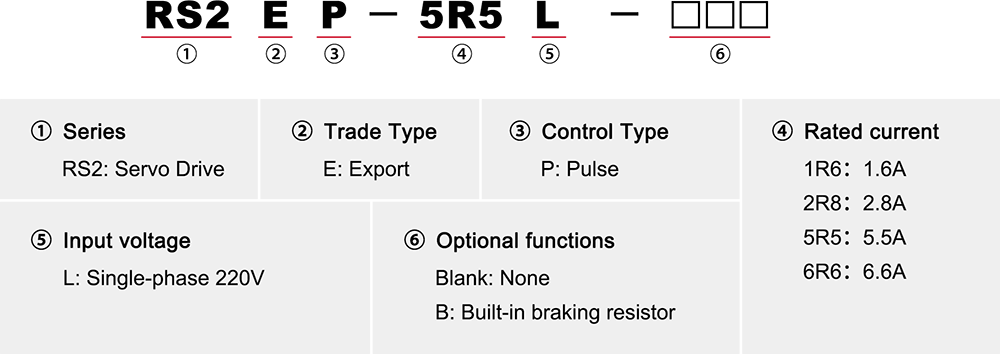

Múnla

1R6L

2R8L

5R5L

6R6L

Toilleadh soláthair cumhachta [kVA]

0.5

1

1.7

2

Sruth aschuir leanúnach [Armas]

1.6

2.8

5.5

6.6

sruth aschuir uasta meandarach [Armas]

5.9

9.3

16.9

17

Príomhchiorcad

sruth ionchuir leanúnach [Armas]

2.4

5

8.7

11

Príomhchiorcad power supply

Céim singil 200 ~ 240VAC, -15% ~ 10%, 50/60Hz

Lúb rialaithe

Soláthar cumhachta ciorcad rialaithe

Soláthar cumhachta Busbar, ionchur soláthair cumhachta roinnte agus ceartú

Cailliúint cumhachta

Príomhchiorcad power loss [W]

30.5

41

60.8

66.2

Caillteanas cumhachta ciorcad rialaithe [W]

Friotóir coscánaithe

Coscán resistor function

Roghnach

Luach friotaíochta [Ω]

50

50

50

50

Acmhainn [W]

30

30

50

50

Íosluach friotaíochta incheadaithe seachtrach [Ω]

50

45

40

40

Modh fuaraithe

Fuarú nádúrtha

Fuarú Aer

Leibhéal overvoltage

OVC III

Méid A

Méid B
